ASUS Crosshair на nVidia nForce4 590 SLI
Возможности расширения

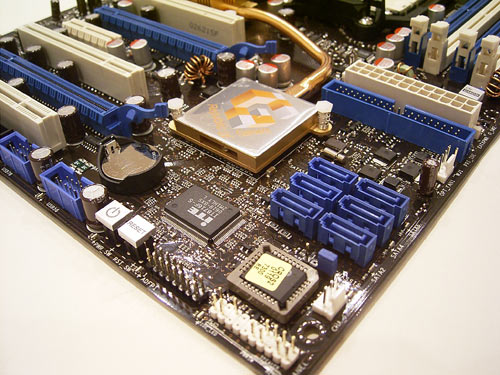

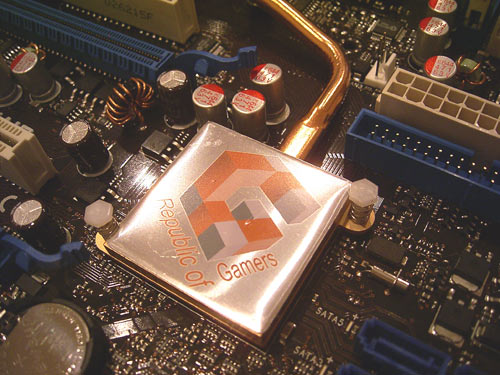

Плата ASUS Crosshair поддерживает 6 каналов SerialATA-II.
Соответствующие разъемы окрашены в синий цвет и расположены около южного моста.

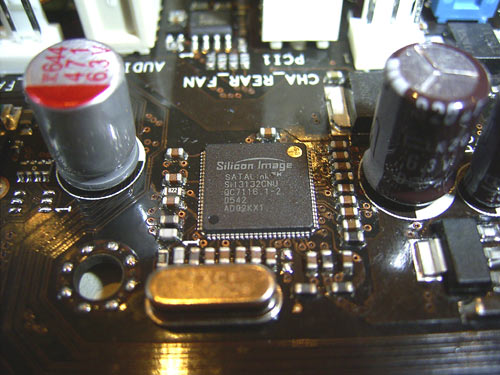

Также на плате установлен дополнительный RAID контроллер Sil3132 производства компании Silicon Image.
Этот чип обеспечил поддержку еще 2 каналов SerialATA II. Причем оба порта выведены на заднюю панель платы.
В результате к материнской плате ASUS Crosshair можно подключить 10 жестких дисков: 8 по протоколу SerialATA II
и 2 по ParallelATA.

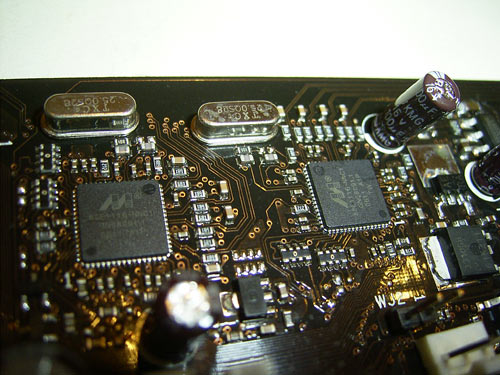

Далее - на плате установлены два гигабитных сетевых контроллера 88E1116, производства компании Marvell:
Плата поддерживает 10 портов последовательной шины USB2.0, четыре из которых расположены на
задней панели, а еще 6 подключаются при помощи брекетов (в комплекте один брекет с двумя портами).

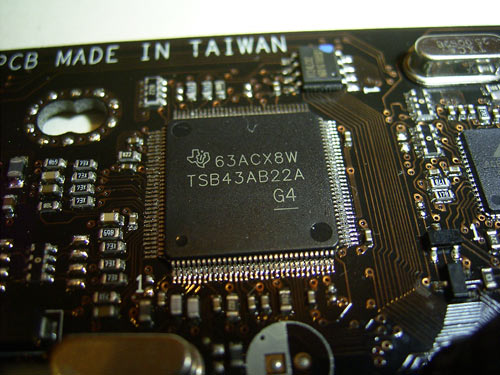

Кроме этого, плата поддерживает последовательную шину Firewire. Для этого на плату установлен дополнительный
контроллер TSB43AB22A, производства Texas Instruments. В результате плата поддерживает два порта IEEE1394:
один расположен на задней панели, а другой подключается при помощи брекета (есть в комплекте).
И последнее на чем мы остановимся - это встроенный звук High Definition Audio.

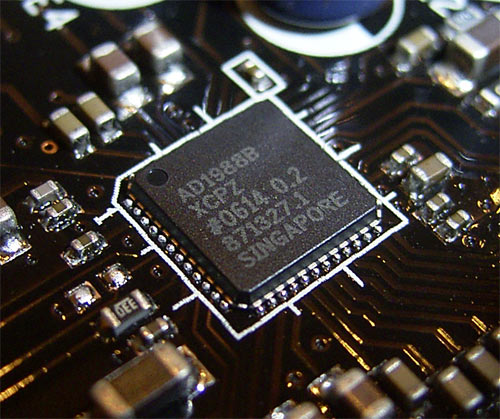

В качестве кодека используется чип ADI AD1988B, который поддерживает выход на 8 каналов.

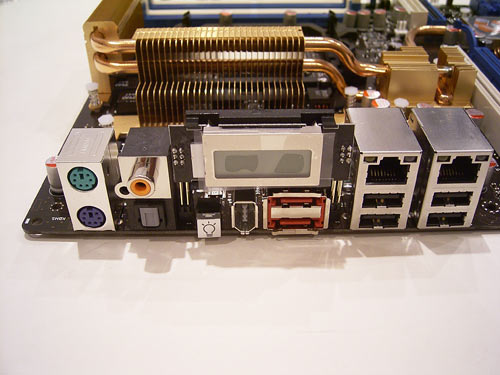

напомню, что звуковая подсистема находится на отдельной платкеЗадняя панель платы имеет следующий вид:
Вы можете заметить полное отсутствие LPT и COM портов. Вместо них на задней панели
установлен диагностический LCD экран, оптический и коаксиальный SP-DIF выходы,
два разъема SerialATA II, порт Firewire, а также кнопка управления питанием.
Последняя довольно важна: она отключает питание от всех компонентов системы.
При этом питание подается только на множество синих светодиодов, которые эффектно подсвечивают плату.
При нажатии на эту кнопку, светодиоды тухнут, а остальные кнопки управления подсвечиваются.
О них стоит поговорить подробнее. Итак, на плате ASUS Croshair установлено три дополнительных

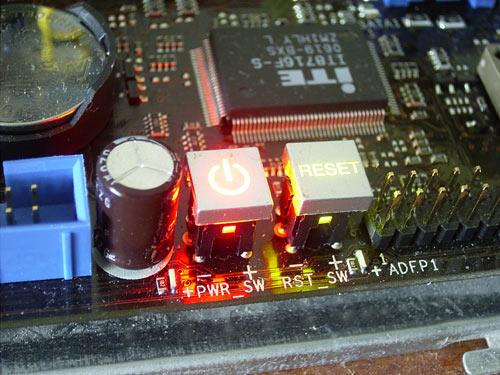

кнопки: включения (Power) и перезагрузки (Reset) - на левом краю платы:

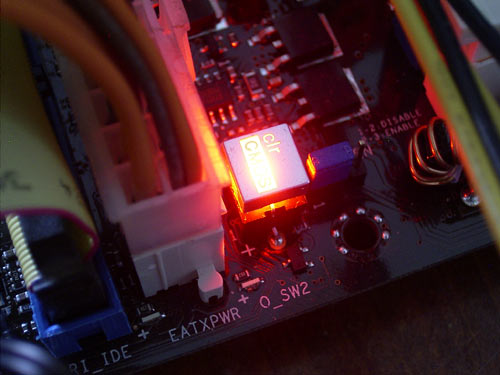

Еще одна кнопка позволяет сбросить настройки BIOS; она расположена около основного
разъема питания. Однако, она работает только когда переставлен джампер CLRTC_EN.
Зачем вводить лишнюю операцию - совершенно непонятно (что бы пользователь лишний раз нажал на кнопку ? :).

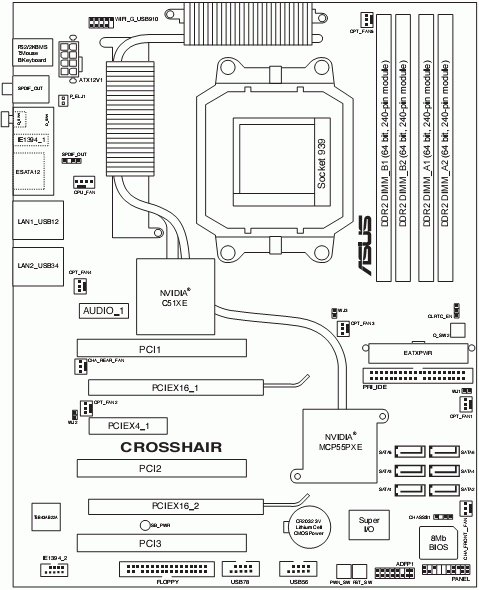

Традиционная схема джамперов на плате:

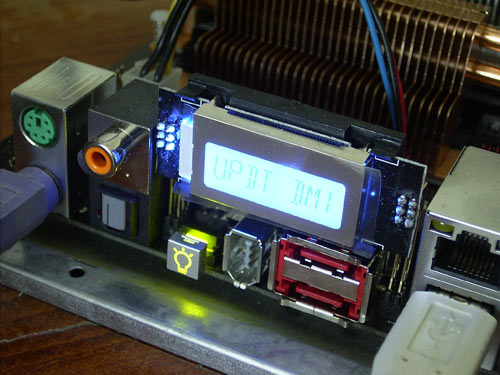

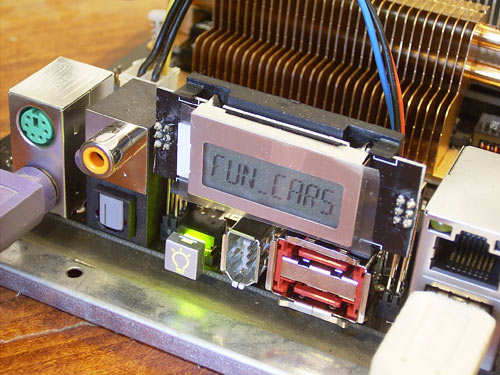

Диагностический LCD-экран позволяет отслеживать все этапы старта системы, и при
возникновении неисправности локализовать проблему.
А что бы экран не простаивал в случае
успешного запуска, инженеры ASUS реализовали дополнительную функцию: на экране

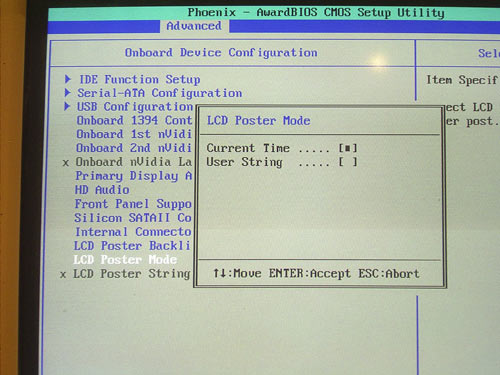

пробегает пользовательская строка или высвечивается текущее время. Выбрать то или другое
можно из BIOS:

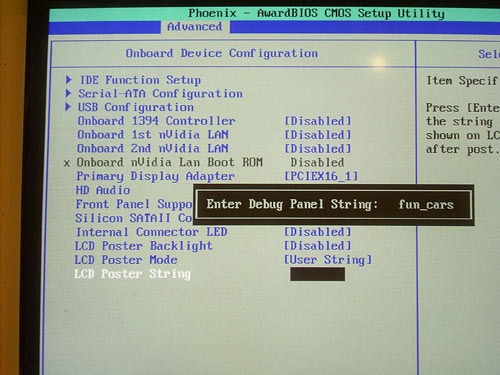

К сожалению длинную строку ввести нельзя (хотя реализовать скроллинг проще простого),
а в самой строке нельзя вводить кучу символов (например "-" или пробел).
Теперь поговорим о настройках BIOS.
