ASUS Crosshair на nVidia nForce4 590 SLI
Разгон и стабильность
Теперь посмотрим на преобразователь питания ( 8-и (!) фазная схема), в котором полностью
отсутствуют традиционные конденсаторы (так называемый EL-Capless power design).

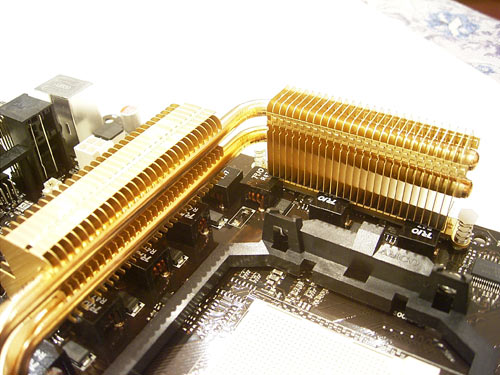

На силовых элементах модуля установлены массивные медный радиаторы:
При установке мощного процессорного кулера эти радиаторы охлаждаются набегающим потоком.
В других случаях (например при установке водяной системы охлаждения) пользователь может
установить дополнительный радиатор (который есть в комплекте):

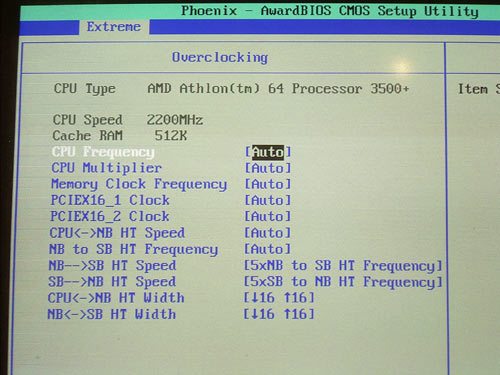

Теперь переходим к рассмотрению функций разгона, которые сосредоточены
в разделе "Extreme".

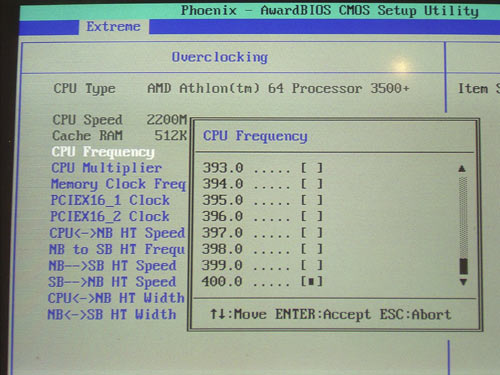

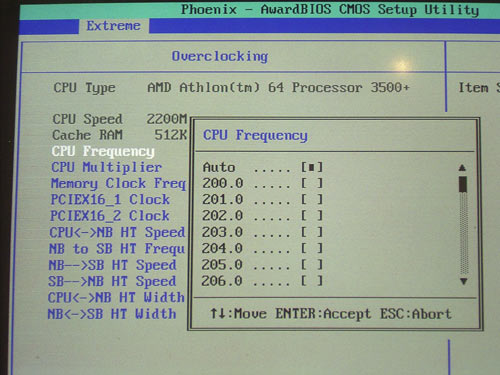

Перечислим функции разгона. Во-первых, плата ASUS Crosshair позволяет изменять частоту HTT в диапазоне от 200 МГц до 400 МГц
с шагом 1 МГц. К сожалению, сразу ввести нужное значение нельзя - приходится перелистывать все промежуточные.

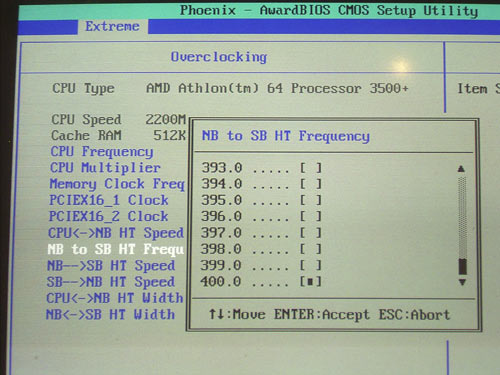

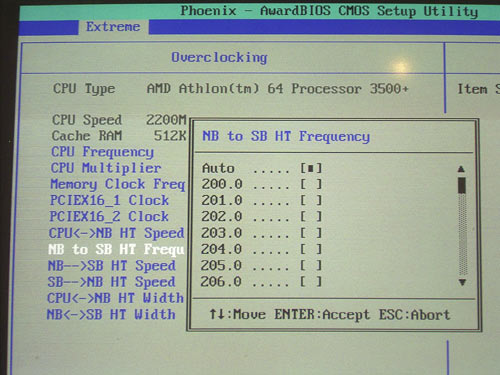

Также отметим, что частоту шины между южным и северным мостом можно менять в диапазоне от 200 МГц
до 400 МГц (с шагом 1 МГц),

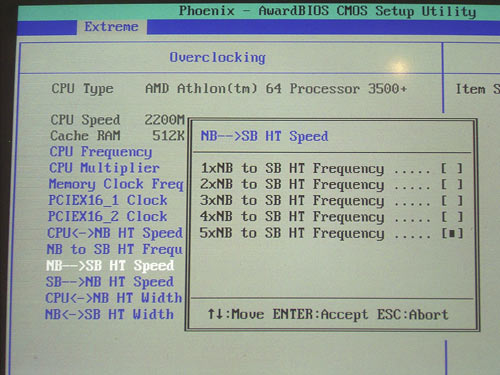

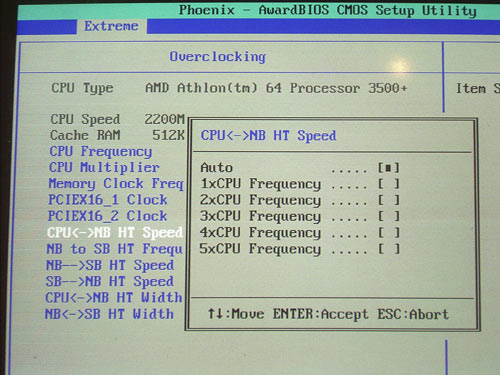

Причем пользователь может поменять множить шины HyperTransport как на участке между
мостами (причем в обе стороны независимо), так и между NB и CPU:

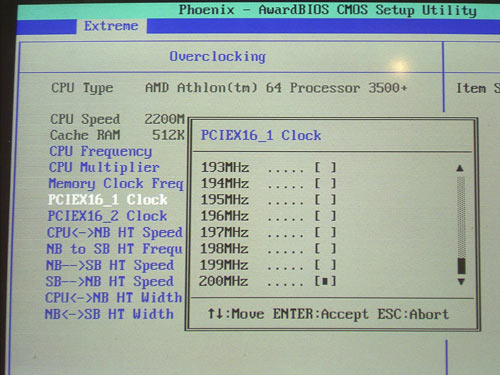

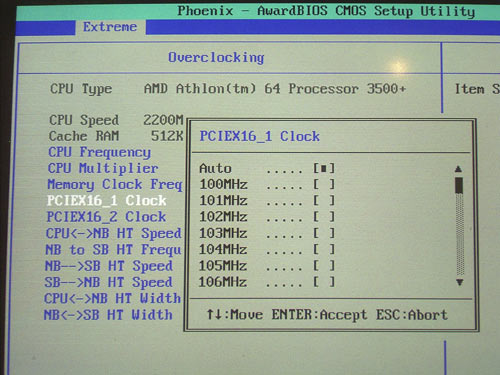

Кроме того можно изменить частоту шины PCI Express в диапазоне от 100 МГц до 200 МГц (также с шагом 1 МГц).
Причем, частоту шины можно устанавливать независимо для каждой видеокарты.

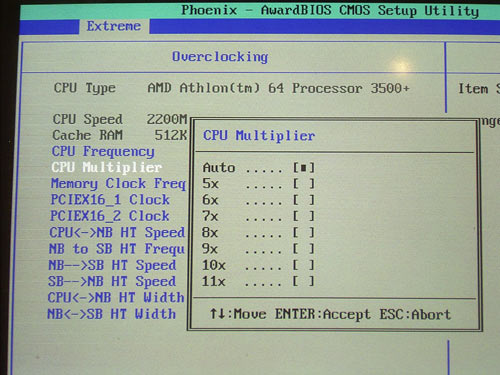

При необходимости пользователь может изменить множитель процессора (который на всех Athlon64/Sempron заблокирован
в сторону повышения):
Диапазон изменения от 5 до максимально возможного (для процессора Athlon 64 3500+ это 11) с шагом 1.

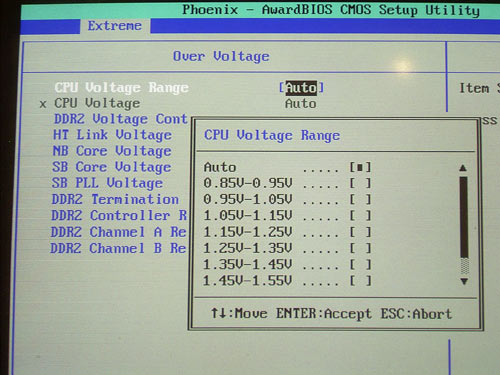

Следующая функция позволяет изменять напряжение на процессоре (Vcore).

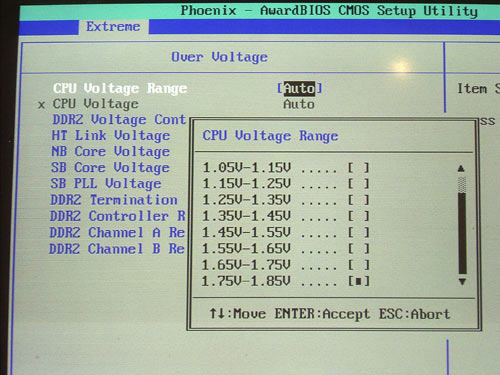

Причем на первом этапе пользователь выбирает диапазон от 0,85 В до 1,85 В с шагом 0,01 В.

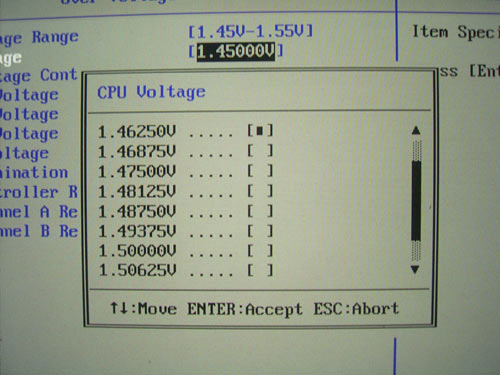

А на втором этапе устанавливает точное значение Vcore, из выбранного диапазона с шагом 0,00625 В:
Таким способом реализуется установка нужного значения Vcore, очень быстро и с высокой точностью.

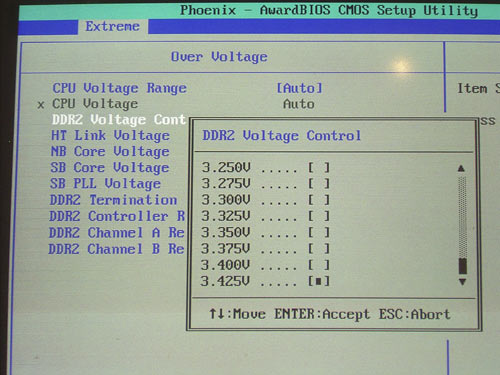

Следующая функция повышает напряжение на модулях памяти:
Диапазон изменения Vmem невероятно широкий (от 1,85 В до 3,425 В с шагом 0,025 В)!
Более того, еще несколько настроек позволяет экстремально разогнать память. Это
"DDR2 Termination Voltage",

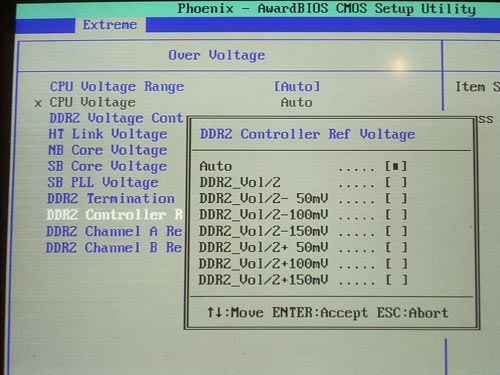

"DDR2 Controller Ref(erence) Voltage",

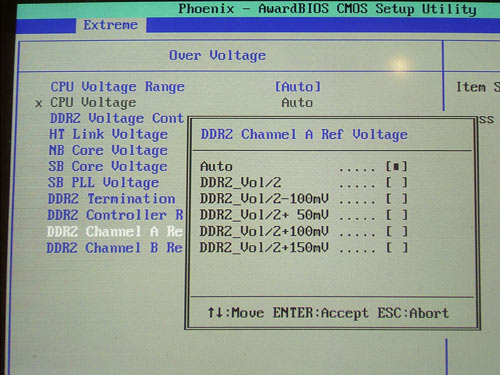

и "DDR2 Channel A/B Ref(erence) Voltage",
Еще пара полезных функций позволяет изменять напряжение на чипсете.

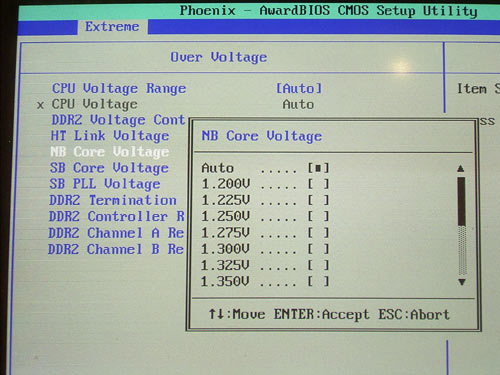

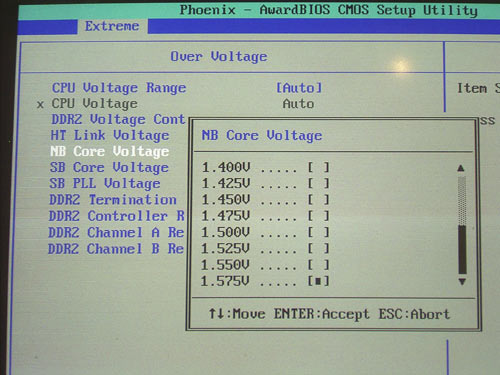

Диапазон изменения напряжения на северном мосту - от 1,2 В до 1,575 В с шагом 0,025 В:
Диапазон изменения напряжения на южном мосту - от 1,5 В до 1,875 В с шагом 0,025 В:

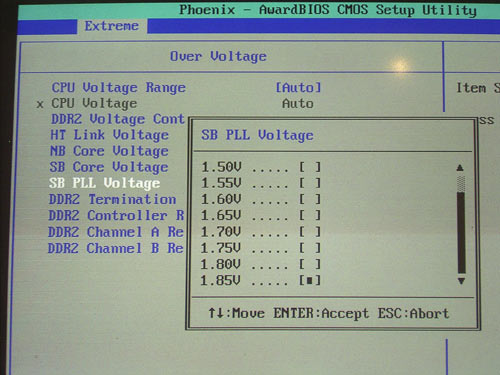

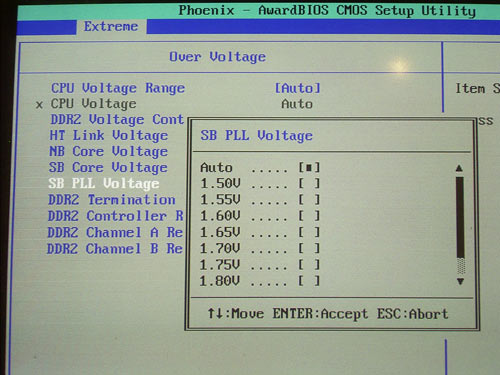

А напряжение "SB PLL" изменяется в диапазоне от 1,5 В до 1,85 В с шагом 0,05 В:

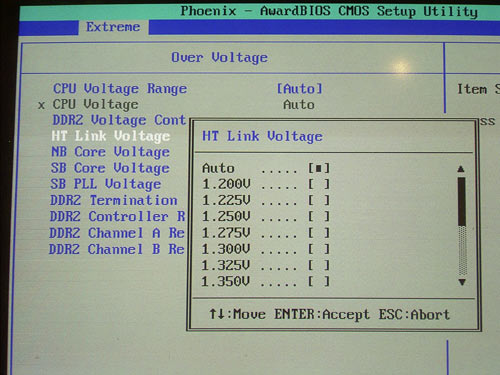

Далее - плата ASUS Crosshair позволяет изменять напряжение на шине Hypertransport
в диапазоне от 1,2 В до 1,575 В с шагом 0,025 В:

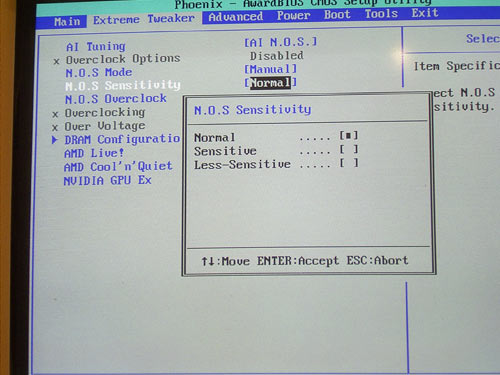

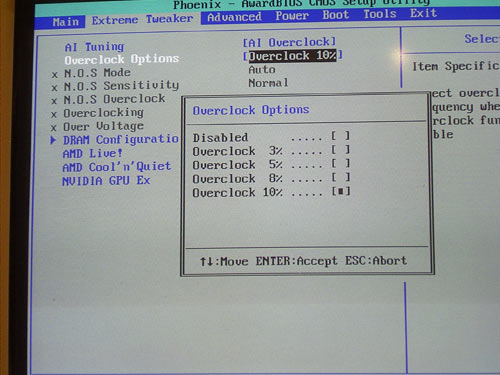

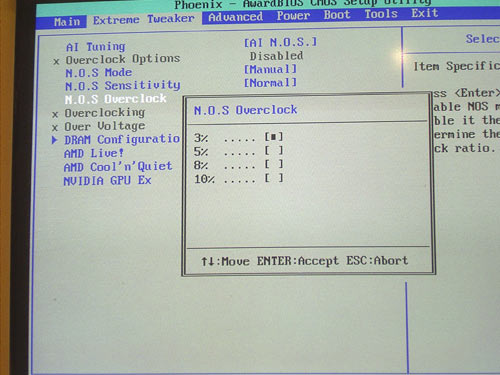

Также плата поддерживает функцию динамического разгона процессора - "NOS",
а также функцию автоматической установки всех необходимых параметров при
разгоне до фиксированного значения (выбор степени разгона измеряется в процентах)
Обе эти функции серьезных оверклокеров вряд ли заинтересуют, из-за откровенно слабого потенциала
( всего 10%).

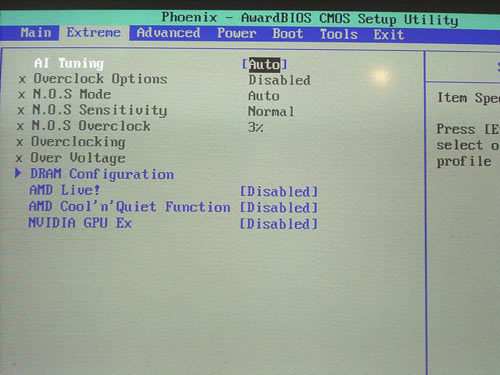

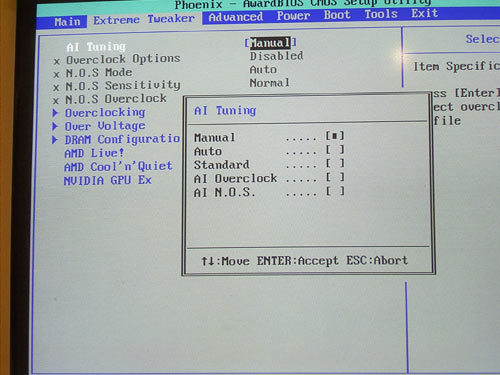

Выбор режима разгона осуществляется с помощью параметра "AI Tuning":

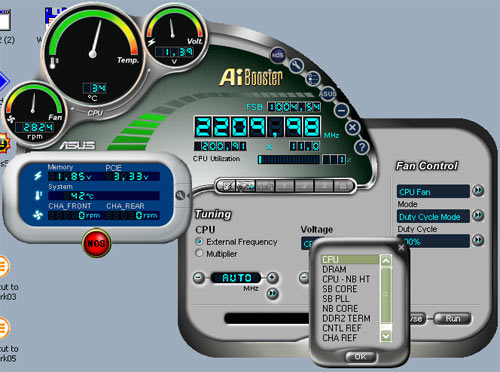

А разгон из Windows осуществляется с помощью утилиты Ai Booster.

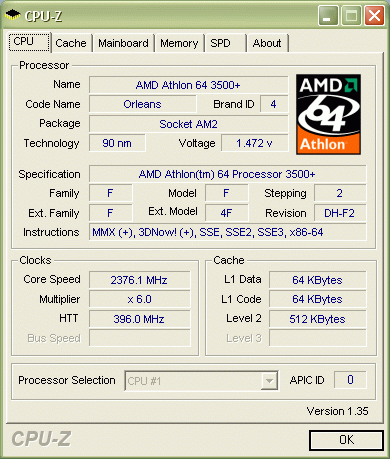

Теперь переходим к практическому разгону. Плата показала великолепные результаты:
стабильная работа на максимально возможной частоте HTT = 396 МГц.
Причем, по моим ощущениям, текущая версия BIOS не до конца отшлифована, и
потенциал платы в области разгона значительно больше 400 МГц.
