ASUS P5W64-WS Pro на Intel 975X
Возможности расширения

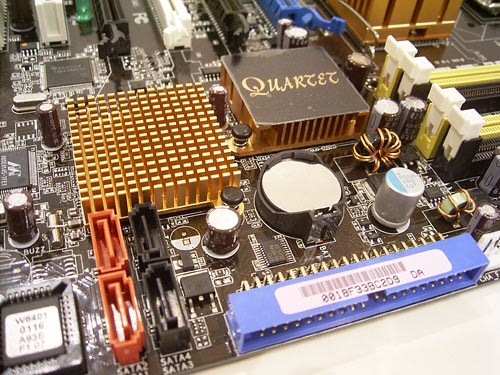

На плате ASUS P5W64-WS Pro установлен южный мост ICH7R с радиатором. В результате плата
поддерживает 4 порта Serial ATA II и позволяет объединить диски в RAID массивы уровня
0, 1 , 5 и 10 (MatrixRAID).

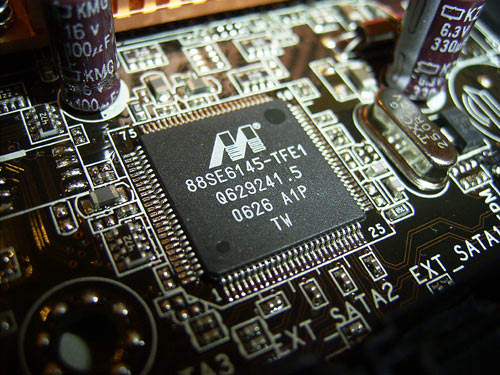

Кроме того, еще 4 Serial ATA II устройства можно подключить к контроллеру 88SE6145,
производства Marvell. Итого - к плате ASUS P5W64-WS Pro можно подключить 10 жестких дисков
(8 S-ATA II и 2 P-ATA). Впрочем, BIOS платы имеет определенные недоработки. В частности,
при одновременном подключении S-ATA и P-ATA жестких дисков, загрузка системы происходит только
с P-ATA устройства. А в меню выбора последовательности загрузки S-ATA диск просто отсутствует (хотя в BIOS определяется корректно). В результате подключить P-ATA диск с чужой операционной системой, или вообще без системы, просто невозможно.

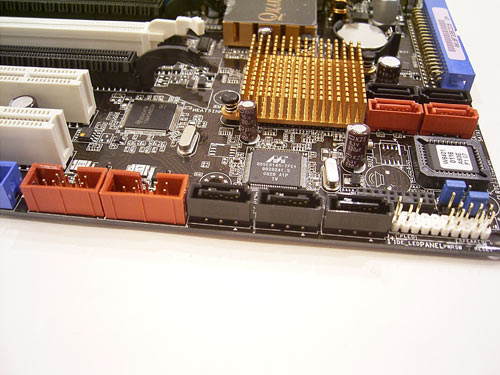

Один порт выведен на заднюю панель платы, а остальные расположены на левом краю платы (черного цвета).
Рядом расположены красные коннекторы для подключения брекета с портами Firewire (есть в комплекте).

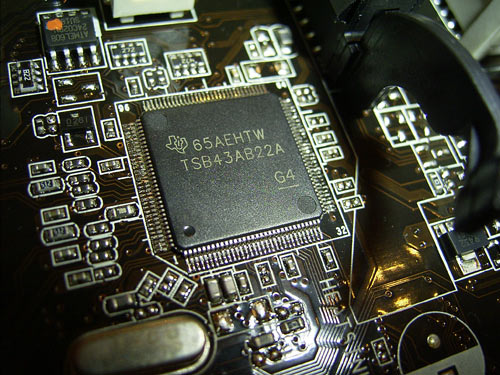

Оба порта - дополнительные, а их поддержку обеспечивает контроллер TSB43AB22A производства Texas Instruments.
Далее - на плате установлено 8 портов USB 2.0. Из них 4 порта установлены на задней панели, а еще 4 подключаются при помощи брекетов (в комплекте один брекет с двумя портами).

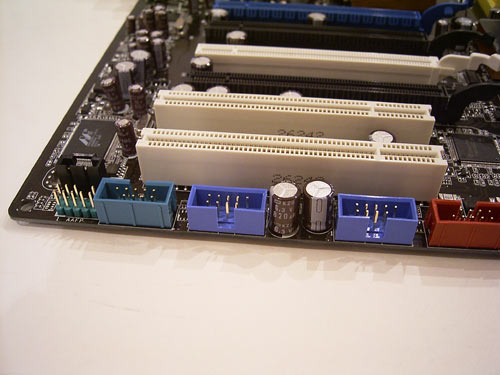

Соответствующие коннекторы (синего цвета), также расположены на левом краю платы:
Рядом расположен разъем для подключения брекета с COM-портом (зеленого цвета).
Далее - плата ASUS P5W64-WS имеет встроенный восьмиканальный звук

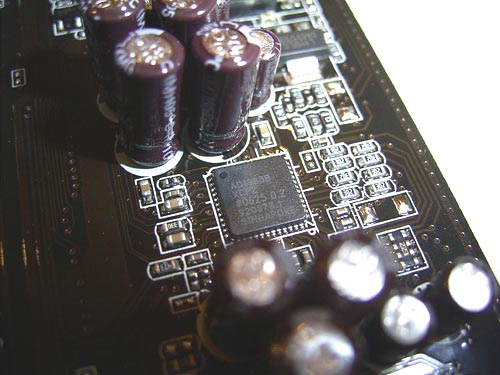

Intel High Definition Audio, а в качестве кодека используется чип ADI AD1988B.
Теперь пара слов о сети: на плате установлены два высокоскоростных сетевых

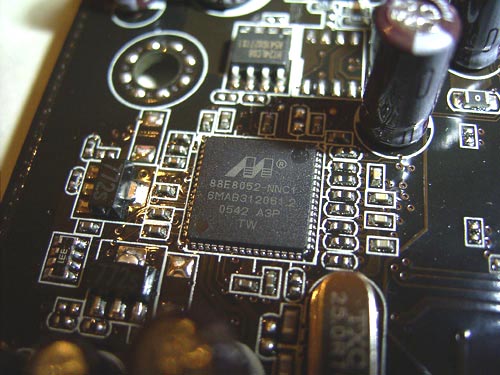

контроллера: Marvell 88E8052 (Gigabit Ethernet),

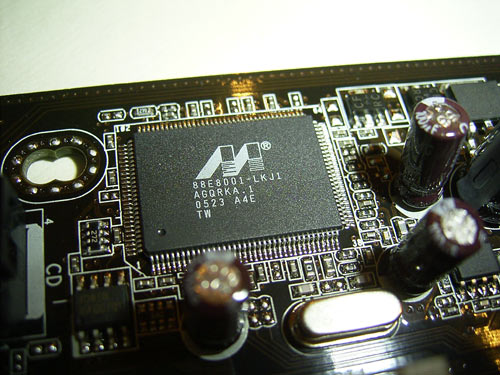

и Marvell 88E8001 (Gigabit Ethernet).

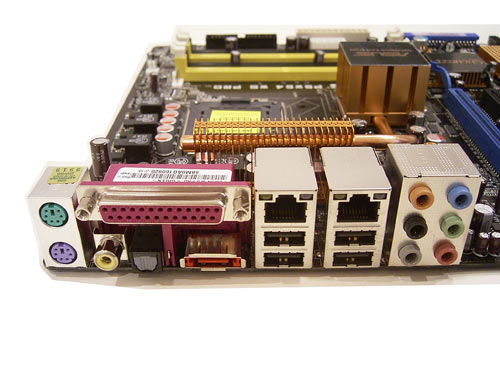

В результате на задней панели появились два разъема RJ-45.
Вместо COM-портов на панели установлены оптический и коаксиальный SP-DIF выходы,

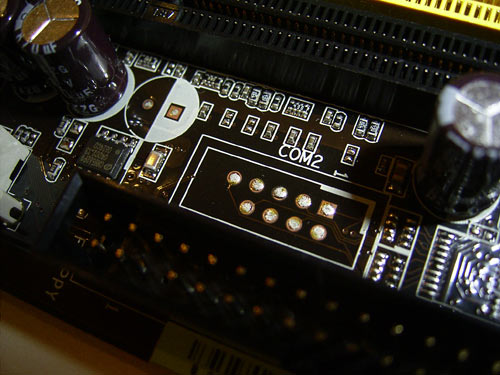

а также один порт Serial ATA II. Оба COM-порта предусмотрены дизайном PCB, но реализован только один (через брекет; есть в комплекте). Второй коннектор не распаян.

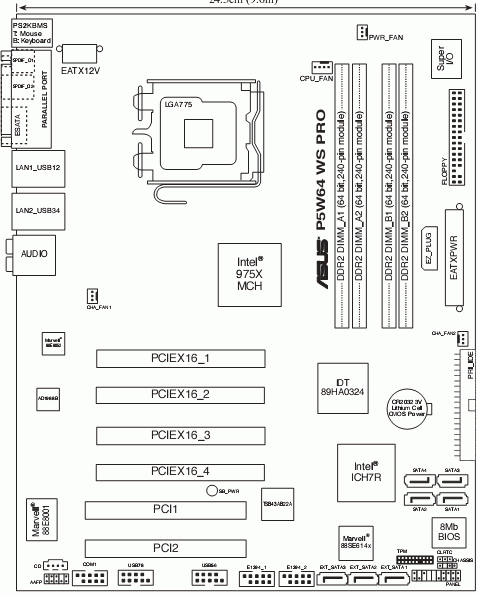

Традиционная схема перемычек на плате:
На плате ASUS P5W64-WS установлена единственная перемычка: CLRTC - для обнуления CMOS (расположена в правом нижнем углу платы).
Теперь поговорим о настройках BIOS.
