ASUS P5W64-WS Pro на Intel 975X
Разгон и стабильность

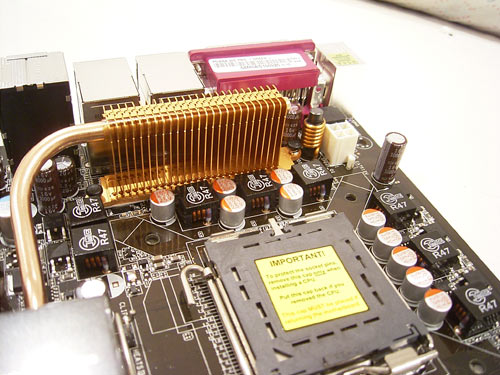

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 8-фазную схему (!),
в которой установлены четыре конденсатора емкостью 1000 мкФ и 10 конденсаторов
емкостью 821 мкФ.
Для облегчения теплового режима модуля питания на нем установлен медный радиатор, который охлаждается потоком воздуха с процессорного кулера. Поэтому рекомендуем установить качественный кулер, поскольку этот же радиатор предназначен
для отвода тепла с северного моста. А для успешного разгона до частот FSB = 400 МГц (и выше), напряжение на северном мосту необходимо серьезно увеличивать, что соответственно приводит к увеличению тепловыделения.
Теперь переходим к рассмотрению функций разгона.

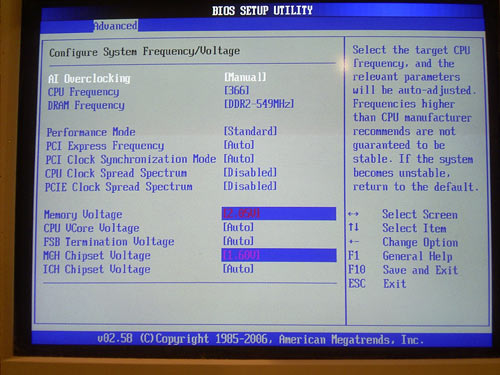

Во-первых, плата ASUS P5W64-WS позволяет изменять частоту системной шины в диапазоне от 100 до 550 МГц
с шагом 1 МГц. Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

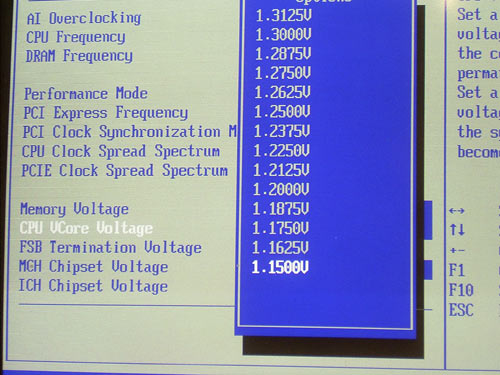

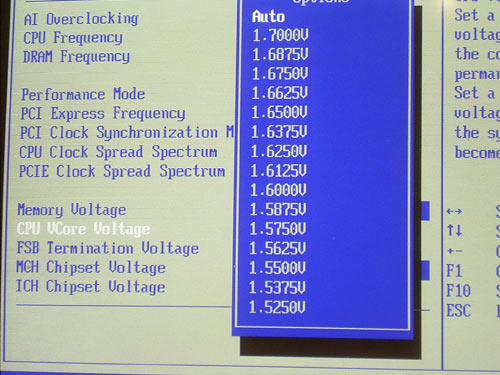

Во-вторых, плата ASUS P5W64-WS позволяет изменять напряжение на процессоре(Vcore)
в очень широком диапазоне: от 1,15 В до 1,7 В с шагом 0,0125 В.

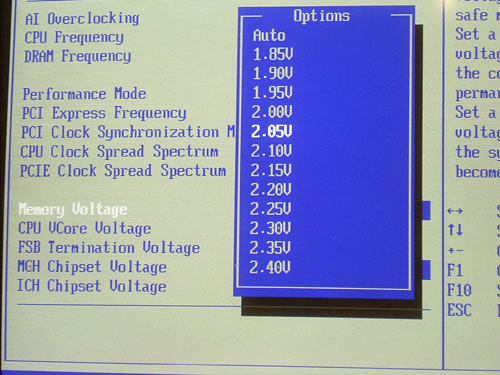

Далее - опытный пользователь может увеличить Vmem c штатных 1,8 В до 2,4 В (с шагом 0,05-0,1 В).
Кроме этого, в нашем распоряжении есть функция повышения напряжения

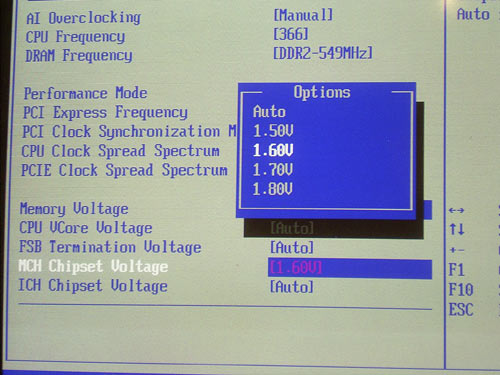

на чипсете, причем как на северном мосту (от 1,5 В до 1,8 В с шагом 0,1 В),

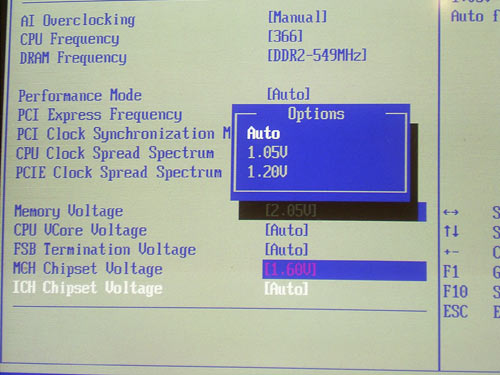

так и на южном.

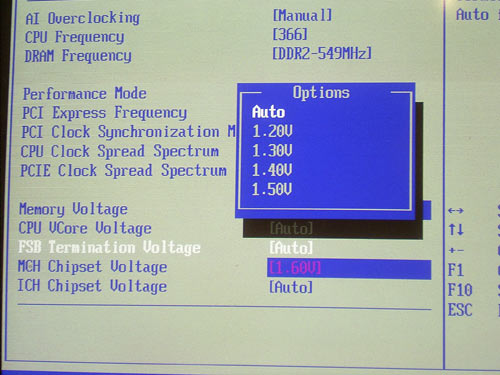

Доступные значения 1,05 В и 1,2 В. Кроме того, есть возможность поднять напряжение на FSB
от 1,2 В до 1,5 В с шагом 0,1 В.

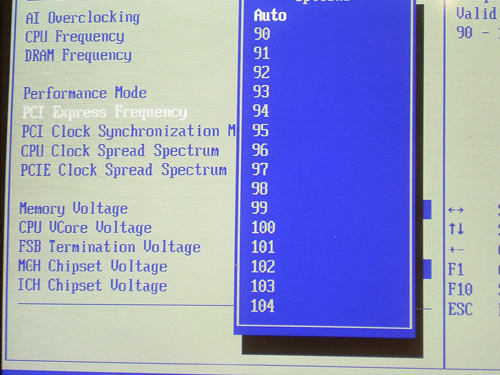

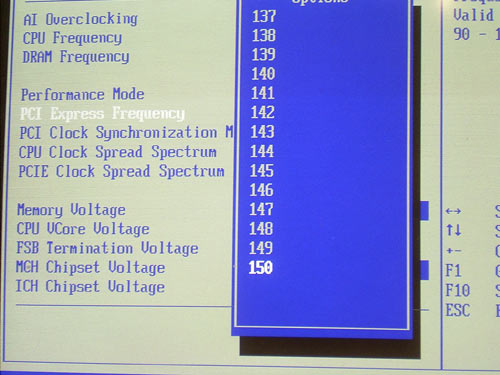

Также есть возможность изменить частоту шину PCI Express в диапазоне от
90 МГц до 150 МГц

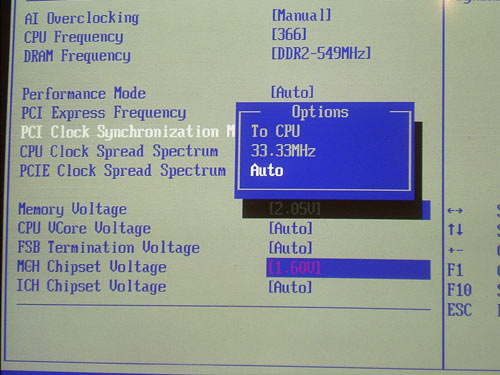

и зафиксировать шину PCI (это важно для корректной работы PATA жестких дисков).

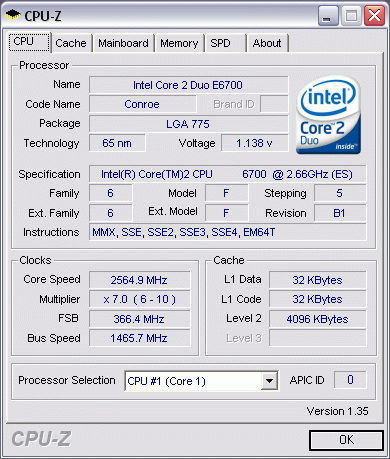

Теперь попробуем функции разгона на практике. При установке процессора Core 2 Duo E6700
на ядре Conroe, максимально возможная стабильная частота FSB = 366 МГц. При дальнейшем увеличении частоты
система не стартовала. Вероятно, функции BIOS еще сыроваты, и проблема связана с изменением множителя (поскольку такой частоты, с таким процессором, можно достичь только при уменьшении множителя).

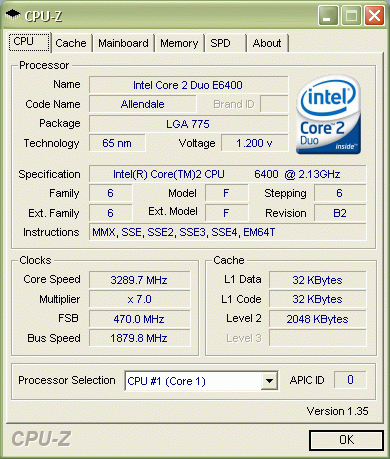

Поэтому мы установили процессор E6400 на ядре Allendale и спокойно достигли частоты
FSB = 470 МГц.

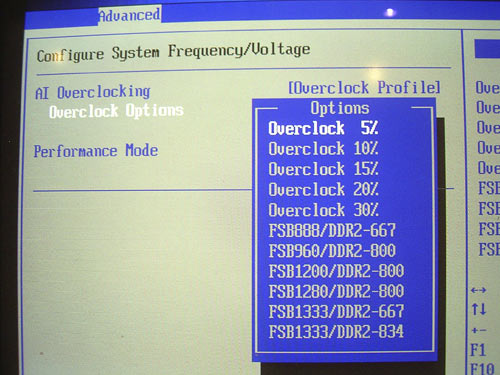

Теперь пара слов о параметре "AI Overclocking", который предназначен для начинающих пользователей.
Простым выбором нужного значения, пользователь может разогнать систему (путем повышения частоты FSB)
на 5%, 10%, 15%, 20% и 30%, а также выбрать из нескольких стандартных комбинаций.

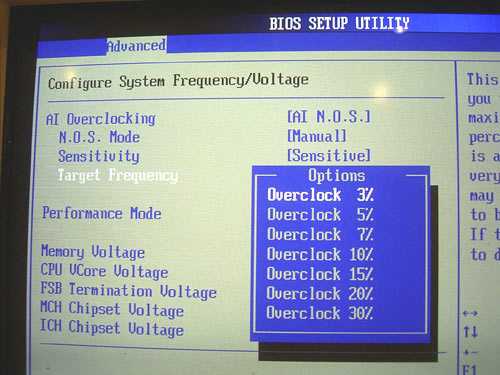

Кроме того, пользователю доступен режим NOS (Non-Delay Overclocking System),
в котором разгон осуществляется именно тогда, когда нужно. Другими словами, повышение частоты FSB
происходит в момент запуска ресурсоемкого приложения (пример - игра). А после выхода из приложения,
система возвращается к штатной частоте.

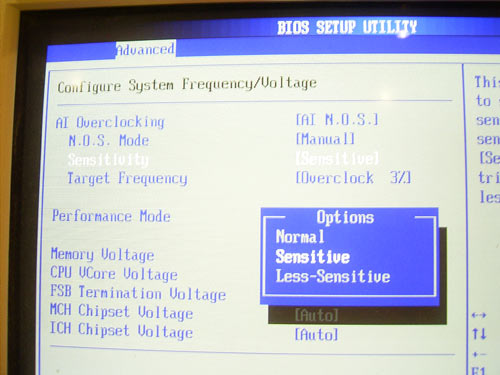

Выбор степени разгона осуществляется с помощью параметров "Target Frequency" и "Sensitivity":
