MSI K9N Diamond на nVidia nForce4 590 SLI

MSI K9N Diamond на nVidia nForce4 590 SLI
Источник: "3DNews"
Автор: Александр Митрофанов
Дата: 11.12.2006

Возможности расширения

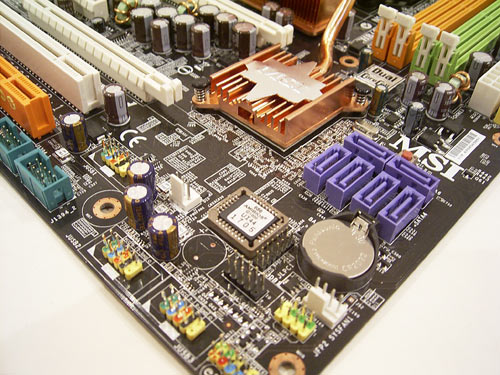

Плата MSI K9N Diamond поддерживает 6 каналов Serial ATA-II.


MSI K9N Diamond

Соответствующие разъемы окрашены в сиреневый цвет и расположены около южного моста.

В результате к материнской плате MSI K9N Diamond можно подключить 8 жестких дисков: 6 по протоколу Serial ATA II и 2 по Parallel ATA.


MSI K9N Diamond

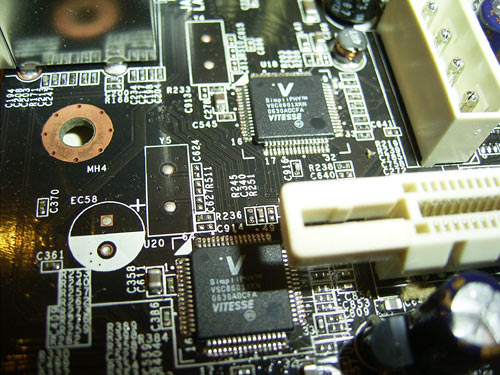

Далее - на плате установлены два гигабитных сетевых контроллера (PHY) VSC8601, производства компании Vitesse:


MSI K9N Diamond

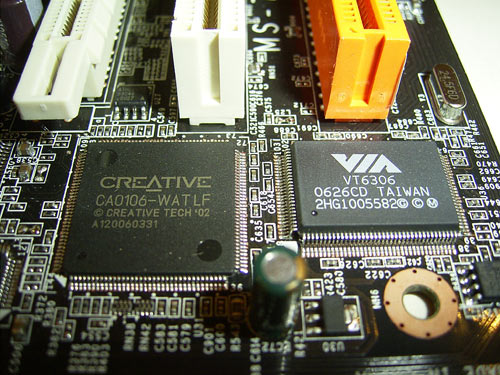

Плата поддерживает 10 портов последовательной шины USB 2.0, четыре из которых расположены на задней панели, а еще 6 подключаются при помощи брекетов (в комплекте один брекет с двумя портами). Кроме этого, плата поддерживает последовательную шину Firewire. Для этого на плату установлен дополнительный контроллер VT6306, производства VIA. В результате плата поддерживает три порта IEEE1394: один расположен на задней панели, а два других подключаются при помощи брекета (есть в комплекте).


MSI K9N Diamond

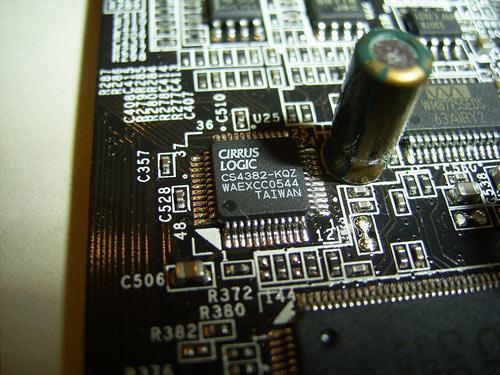

Рядом с этим чипом установлен звуковой контроллер Creative Audigy SE (на самом деле это переименованный 24-битный Creative Live!). В результате пользователь получает полноценную звуковую систему с ЦАП Audigy2, что улучшит качество звучания.


MSI K9N Diamond

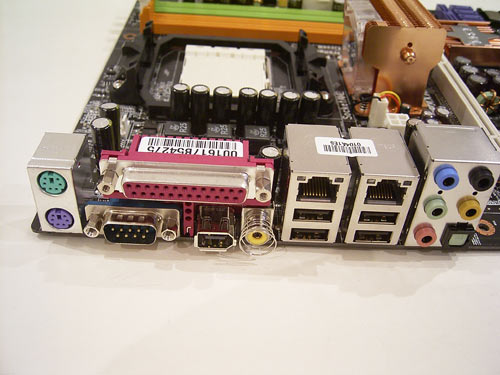

Задняя панель платы имеет следующий вид:


MSI K9N Diamond

Отметим, что вместо одного из COM портов, на заднюю панель выведены SP-DIF выход и один порт Firewire. Причем отсутствующий COM порт не предусмотрен дизайном PCB.

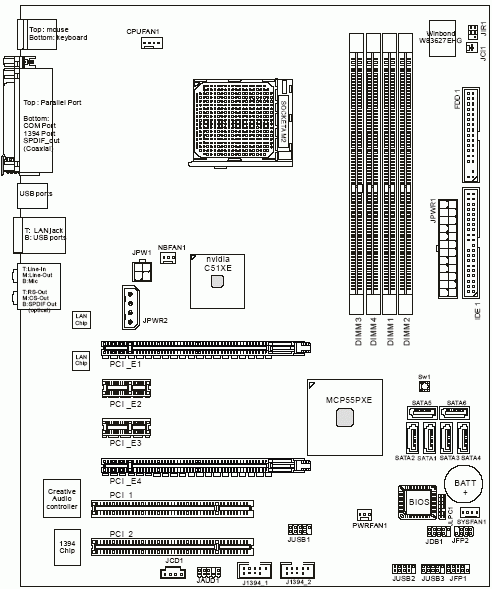

Традиционная схема платы:


MSI K9N Diamond

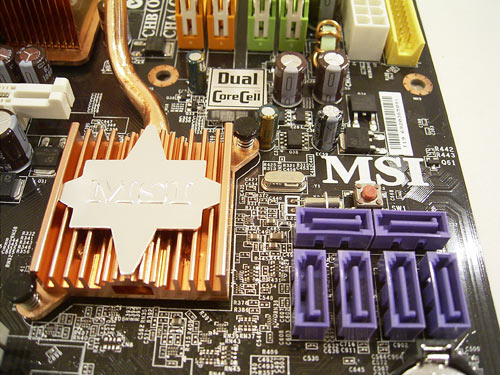

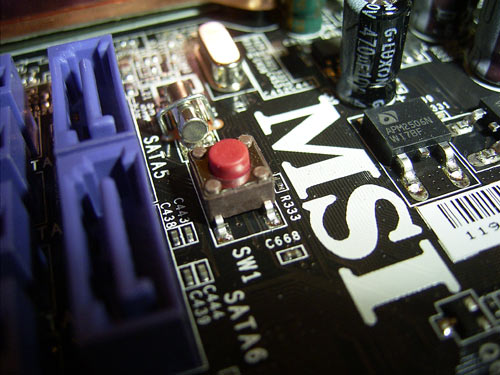

На плате MSI P965 Platinum полностью отсутствуют перемычки, а для обнуления CMOS используется кнопка SW1, установленная около южного моста.


MSI K9N Diamond

Теперь пара слов о фирменных технологиях MSI. Во-первых, это диагностическая система D-Led: 4 светодиода установленные на брекете D-Bracket (подключается к разъему JDB1). Комбинации горящих светодиодов соответствуют различным этапам POST, и если при загрузке возникает какая-либо проблема, пользователь может (с помощью руководства) определить ее причину.

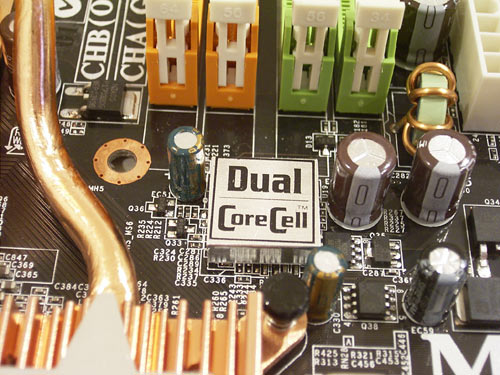

Во-вторых, на плате установлен блок Dual CoreCell, который предназначен для выполнения таких задач как динамический оверклокинг, системный мониторинг, управление питанием и управление скоростью вращения вентиляторов. При этом он тесно взаимодействует с утилитой Dual CoreCenter, которая позволяет пользователю управлять перечисленными функциями.


MSI K9N Diamond

Теперь поговорим о настройках BIOS.

Содержание:

  • Стр 1 - Спецификация
  • Стр 2 - Взяв плату в руки
  • Стр 3 - Возможности расширения
  • Стр 4 - BIOS, мониторинг
  • Стр 5 - Разгон и стабильность
  • Стр 6 - Производительность и выводы
