MSI K9N Diamond на nVidia nForce4 590 SLI
Разгон и стабильность

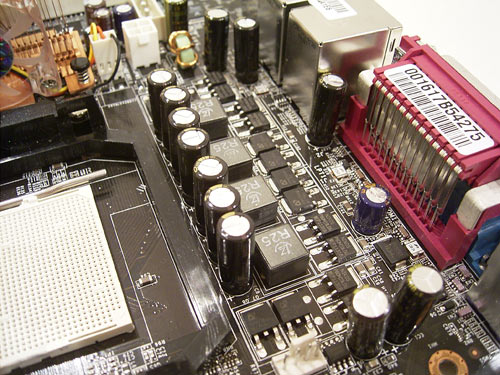

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 4-фазную схему,
в которой установлены четыре конденсатора емкостью 1000 мкФ и 9 конденсаторов
емкостью 1800 мкФ .

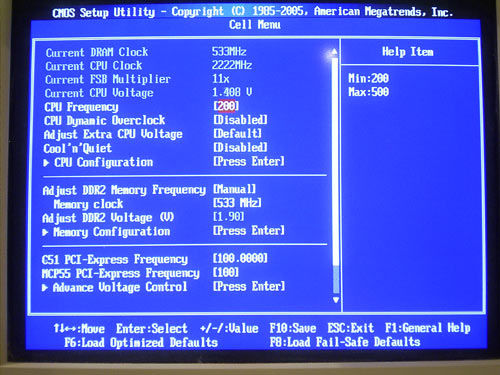

Теперь рассмотрим функции разгона, которые сосредоточены
в разделе "Cell Menu".

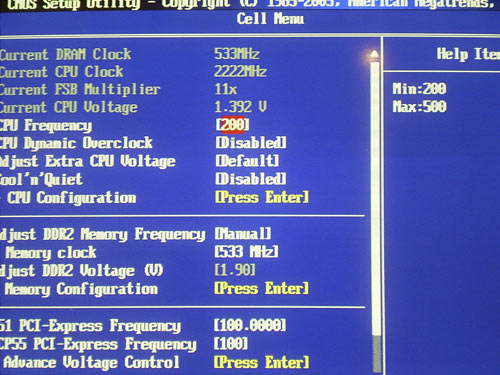

Во-первых, плата MSI K9N Diamond позволяет изменять частоту HTT в диапазоне от 200 МГц до 500 МГц
с шагом 1 МГц. Очень удобно то, что сразу можно ввести нужное значение.

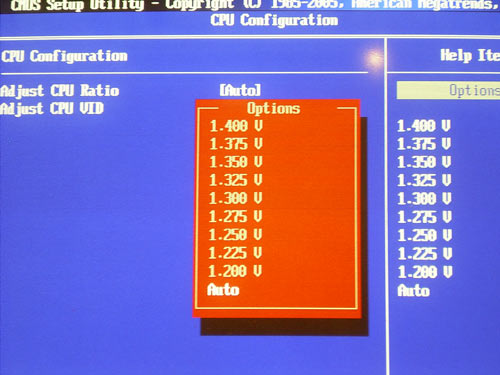

Во-вторых, плата MSI K9N Diamond позволяет увеличить напряжение на процессоре(Vcore)
в диапазоне от 1,2 В до 1,4 В с шагом 0,025 В.

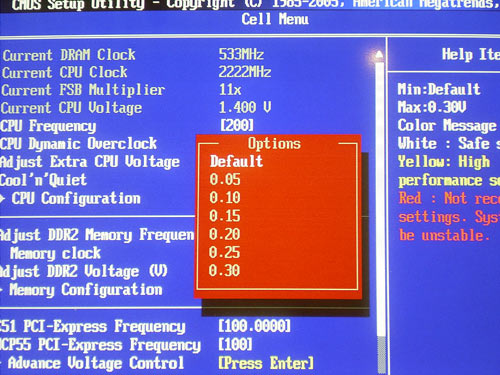

А с помощью отдельной функции, напряжение можно увеличить на 0,3 В с шагом 0,05 В.

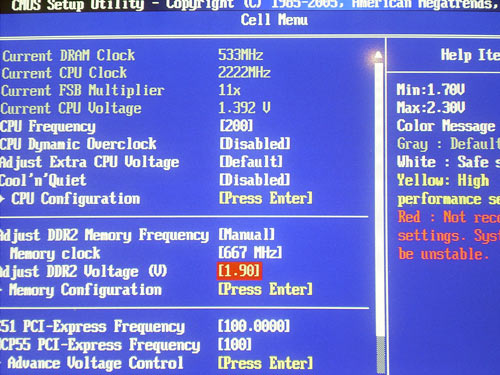

Далее - опытный пользователь может увеличить Vmem в диапазоне от 1,7 В до 2,3 В (с шагом 0,05 В).

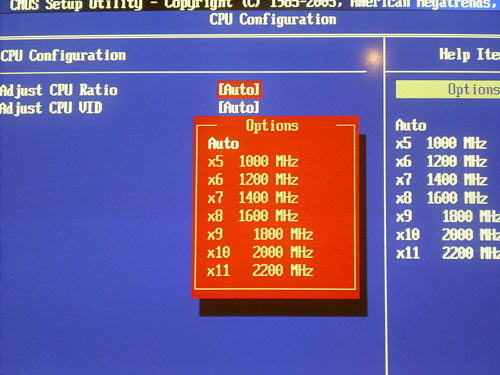

При необходимости пользователь может изменить множитель процессора (который на всех Athlon64/Sempron заблокирован
в сторону повышения):
Диапазон изменения от 5 до максимально возможного (для процессора Athlon 64 3500+ это 11) с шагом 1.

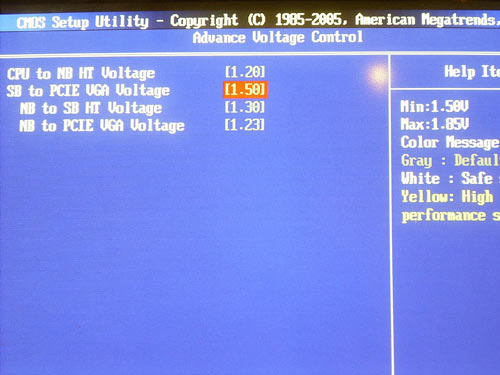

Следующая группа параметров повышает напряжение на отдельных участках шины HyperTransport.
В частности есть возможность повысить напряжение между процессором и северным мостом
в диапазоне от 1,2 В до 1,5 В (с шагом 0,05 В), между южным мостом и слотом PCI-E 2
в диапазоне от 1,5 В до 1,85 В (с шагом 0,05 В). При этом автоматически увеличиваются следующие
напряжения: между северным мостом и южным мостом в диапазоне от 1,3 В до 1,4 В (с шагом 0,04 В-0,05 В) и между северным мостом и слотом PCI-E 1 в диапазоне от 1,23 В до 1,35 В (с шагом 0,04 В-0,05 В). Впрочем эти два параметра можно изменять независимо.

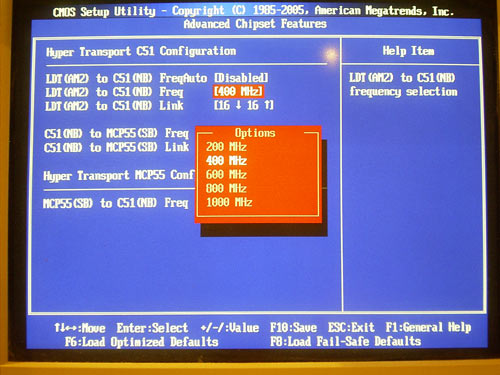

Необходимо отметить, что для успешного разгона необходимо изменить множитель шины
HyperTransport на участке между CPU и северным мостом.
Этот параметр находится в разделе "Advanced Chipset Features", в котором есть еще
два параметра изменяющих множитель шины HyperTransport на участке между
мостами (причем в обе стороны независимо).

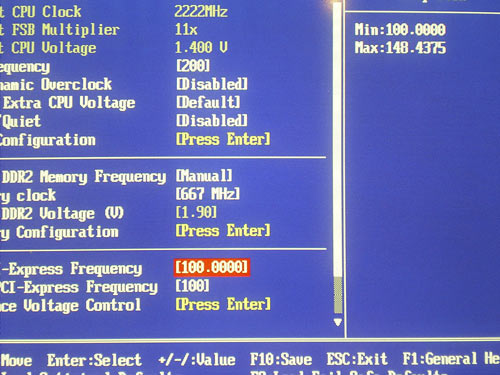

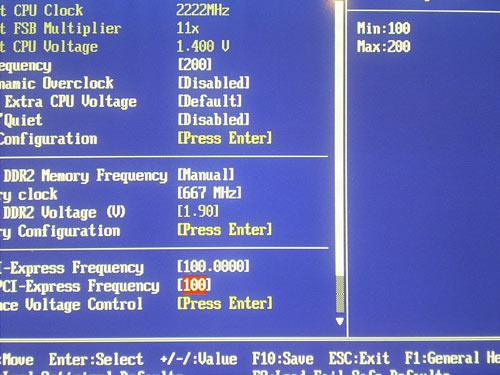

Кроме того можно изменить частоту шины PCI Express в диапазоне от 100 МГц до 148 МГц
на северном мосту и от 100 до 200 МГц на южном.

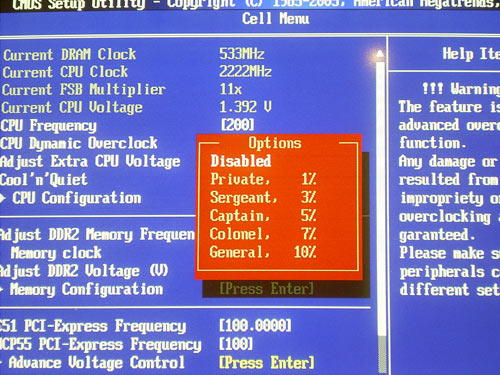

Также плата поддерживает функцию динамического разгона процессора - "D.O.T.",
Обе эти функции серьезных оверклокеров вряд ли заинтересуют, из-за откровенно слабого потенциала
( всего 10%).

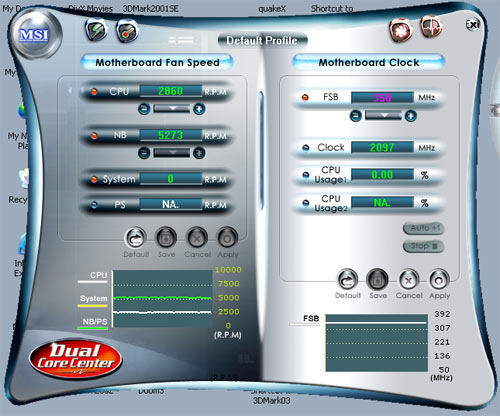

Разгон из Windows осуществляется с помощью утилиты Dual CoreCenter.
Впрочем, данная утилита работает нестабильно, и через пару минут подвешивает систему с синим
экраном. Кроме того, для установки этой программы необходимо предварительно установить Microsoft .NET FrameWork 2.0
(есть на CD-диске).

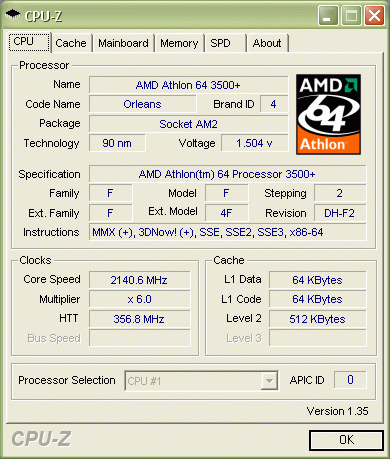

Теперь переходим к практическому разгону. Плата показала великолепные результаты:
стабильная работа на частоте HTT = 350 МГц.
Причем, потенциал платы в разгоне явно выше, но "стартовая" версия BIOS не доработана.
Например, при установке частоты HTT=366 плата стартует на частоте 356 МГц.
