MSI P965 Platinum на Intel P965

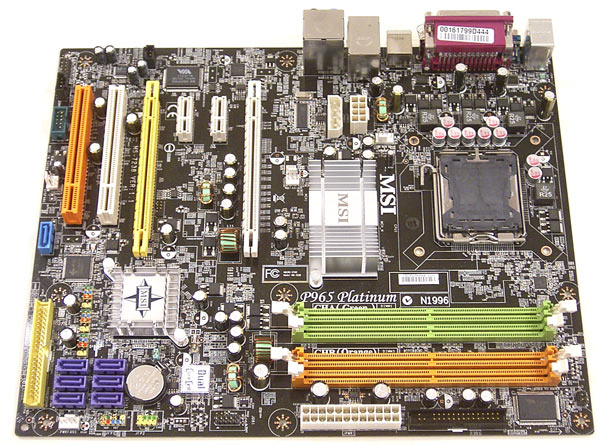

Плата MSI P965 Platinum

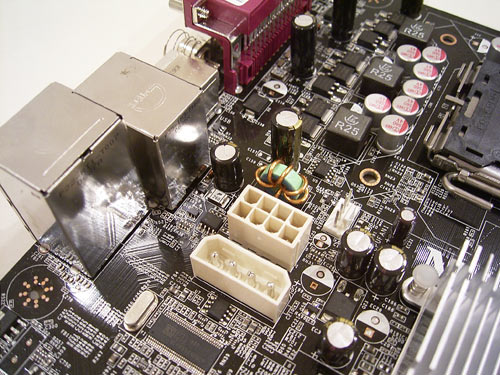

Претензия к дизайну платы только одна: неудобно подключать кабели питания к дополнительным
разъемам, которые находятся в районе северного моста:
Тут нужно подчеркнуть, что плата способна работать с блоками питания 20+4, а дополнительный Molex разъем нужно использовать только при установке очень "прожорливой" видеокарты.
Других распространенных проблем нет. В частности защелки слотов DIMM не блокируются
PCI Express видеокартой установленной в первый слот.

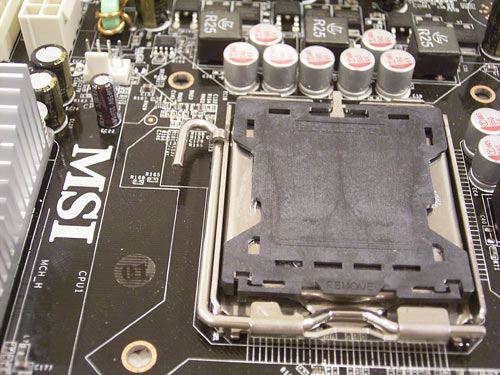

Рядом с процессорным сокетом установлен 4-контактный разъем CPUFAN1 для соответствующего кулера.
Кроме него на плате установлено два 3-контактных разъема: NBFAN1
- около северного моста и SYSFAN1 - на левом краю платы. Еще на плате есть 4-контактный разъем
PWRFAN1, который расположен в левом нижнем углу.

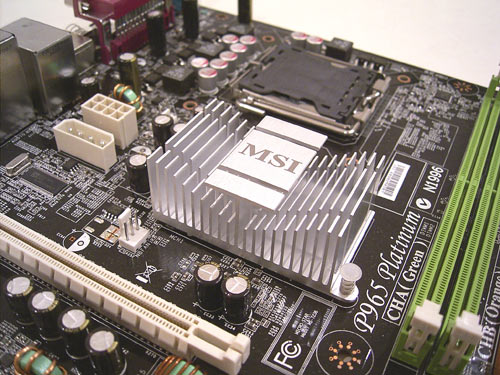

Чипсет охлаждается при помощи небольших алюминиевых радиаторов.

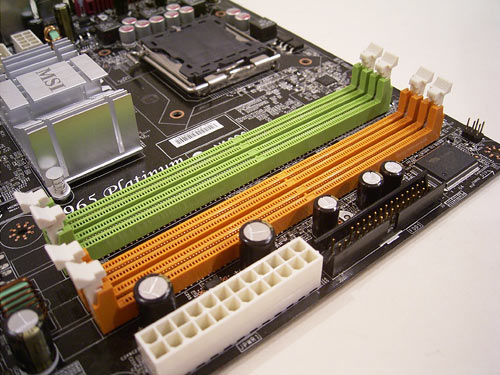

Под северным мостом установлено четыре 240-контактный слота DIMM для модулей памяти DDR2.
Они разбиты на две группы по два слота. Первые два слота относятся к первому каналу контроллера,
последние два - ко второму каналу.
Отметим, что с помощью расширенного набора множителей плата поддерживает память
с частотами DDR2-533/667/709/800/889/1066; а общий объем памяти равен 8 Гб.
На плате установлено два слота PCI Express x16, которые предназначены для видеокарт.
Отметим, что на первый слот всегда выделяется 16 линий шины (обслуживается северным мостом).
А для реализации второго слота, разработчики задействовали 4 линии PCI Express с южного моста.

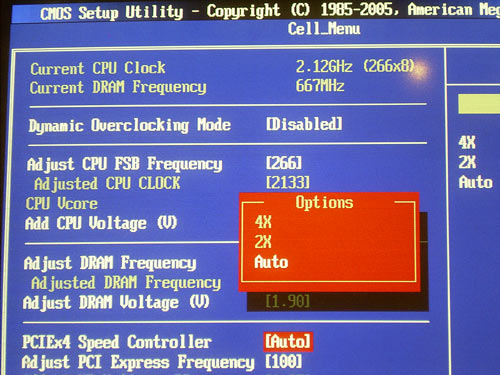

При этом, у пользователя есть возможность самому выбрать количество линий, выделяемых на второй слот.
Таким способом инженеры MSI создали потенциал для работы с двумя видеокартами
по технологиям NVIDIA SLI или ATI Crossfire. Однако на текущий момент, ни одна из этих технологий
официально не поддерживается.

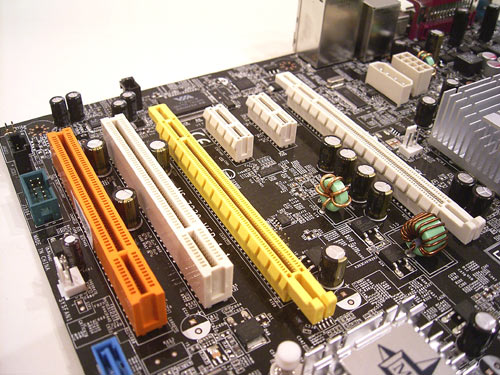

Кроме перечисленных слотов на плате MSI P965 Platinum установлено еще два "обычных" PCI слота,
а также два слота PCI Express x1. Оранжевый PCI слот поддерживает два master-канала и предназначен
как для обычных PCI плат, так и для специальных плат (конечно же, производства MSI) беспроводной связи Wi-Fi и Bluetooth.
