DFI LanParty UT NF590 SLI M2R/G на nVidia nForce590 SLI

DFI LanParty UT NF590 SLI M2R/G  на nVidia nForce590 SLI
Источник: "3DNews"
Автор: Александр Митрофанов
Дата: 15.01.2007

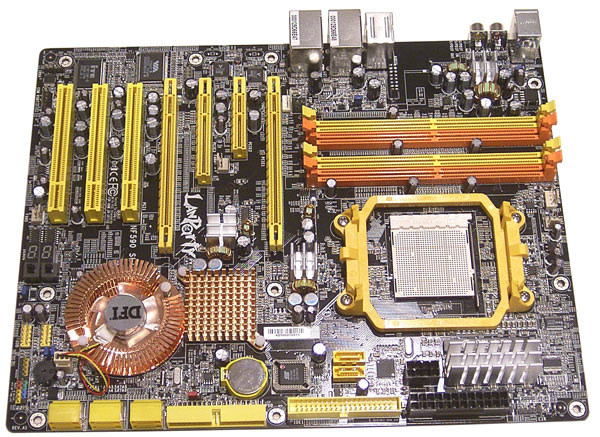

Плата DFI LanParty NF590 SLI M2R/G

Дизайн платы настолько необычен, что на нем мы остановимся более подробно.


DFI LanParty NF590 SLI M2R/G

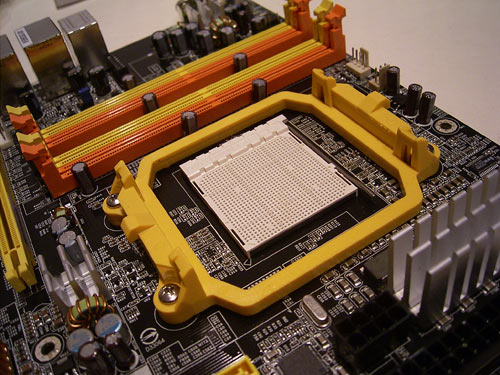

Во-первых, процессорный сокет развернут на 180 градусов относительно традиционной установки. Модуль питания платы расположен под сокетом, а слоты DIMM между сокетом и задней панелью.


DFI LanParty NF590 SLI M2R/G

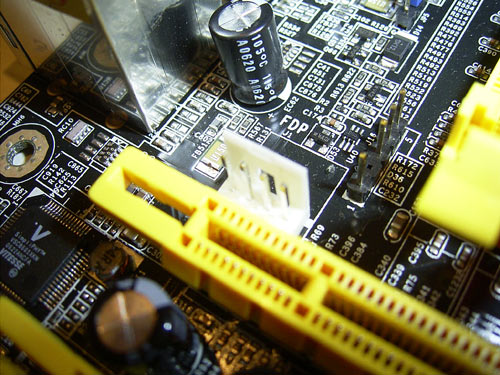

Основной и дополнительный разъемы питания установлены хорошо - на нижнем краю платы. Кроме того, около первого слота PCI Express установлен 4-контактный коннектор, к которому можно подключить кабель с разъемом FDD (дисковод) от блока питания.


DFI LanParty NF590 SLI M2R/G

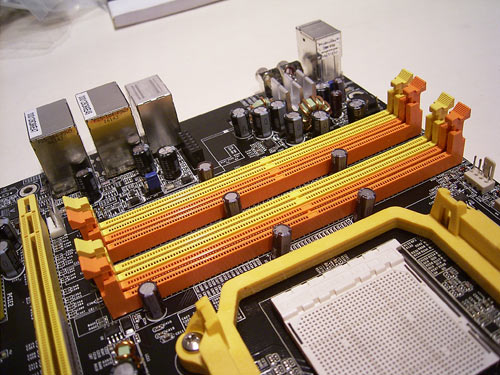

Кстати, защелки слотов DIMM не блокируются видеокартой, но расположены слишком близко к блоку питания компьютера. Всего на плате установлено четыре слота, и максимальный объем памяти составляет 4 Гб. Для включения двухканального режима, модули памяти нужно устанавливать в слоты одного цвета.


DFI LanParty NF590 SLI M2R/G

Как только на плату (соответственно на модули DIMM) подается питание, то загорается светодиод Stand By Power LED, который установлен около слота PCI3.

Рядом со слотами DIMM расположен 4-контактный коннектор (CPU_FAN) для подключения процессорного кулера. Кроме этого, на плате есть еще 4 3-контактных разъема: FAN3 - подключен кулер на чипсете, а FAN2, FAN4 и FAN5 - свободные.

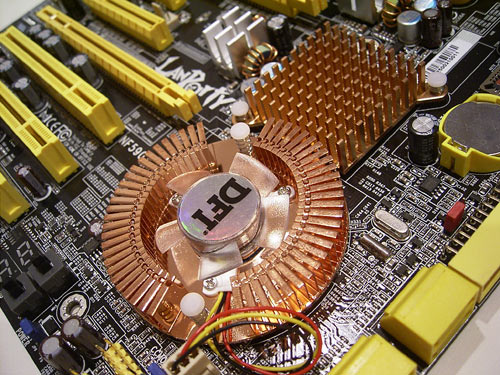

Чипсет установлен в левой нижней четверти платы. Причем южный мост имеет активное охлаждение, а северный - пассивное.


DFI LanParty NF590 SLI M2R/G

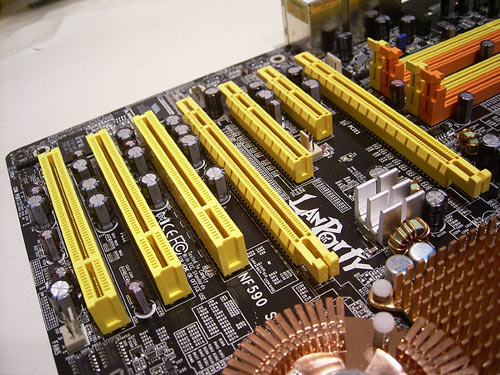

Что касается возможностей расширения, то плата имеет два слота PCI Express x16 (оба с фиксаторами):


DFI LanParty NF590 SLI M2R/G

Также на плате установлены один слот PCI Express x4, один слот PCI Express x8 и три слота PCI.

Содержание:

  • Стр 1 - Спецификация
  • Стр 2 - Взяв плату в руки
  • Стр 3 - Возможности расширения
  • Стр 4 - BIOS, мониторинг
  • Стр 5 - Разгон и стабильность
  • Стр 6 - Производительность и выводы
