MSI P6N SLI Platinum на NVIDIA nForce 650i SLI
Возможности расширения

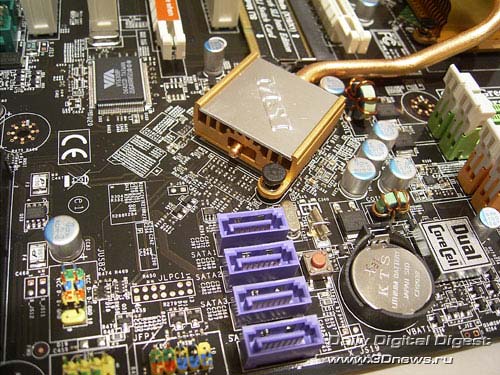

Южный мост nForce 430i поддерживает 4 канала SerialATA II.

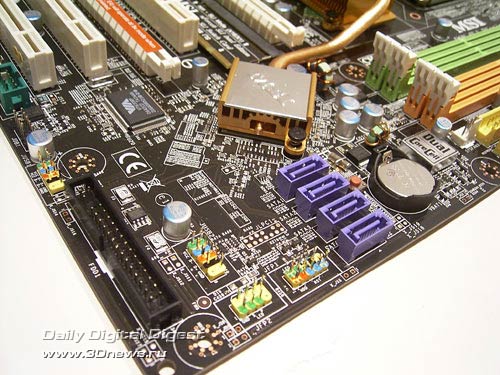

Соответствующие коннекторы установлены около южного моста:
А под слотами DIMM расположены два разъема ParallelATA, которые
также поддерживаются чипсетом.

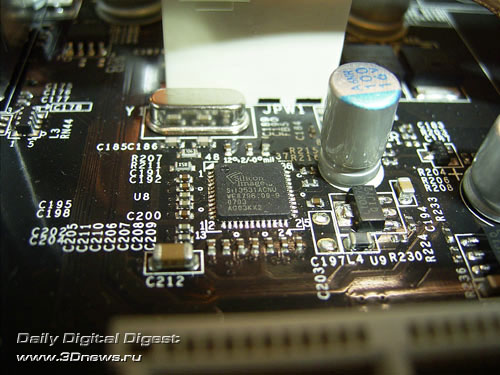

Еще один канал SerialATA II реализован с помощью чипа Sil3531, производства компании Silicon Image.
Соответствующий порт выведен на заднюю панель.
К плате можно подключить 9 жестких дисков: 5 по протоколу SerialATA II и 4 по ParallelATA.

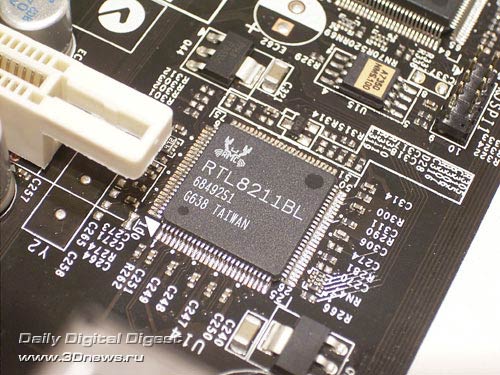

На плате установлен гигабитный сетевой контроллер RTL8211BL производства
компании Realtek (PHY):
Плата P6N SLI Platinum поддерживает два вида последовательных шин.
Во-первых, это 8 портов USB 2.0: 4 на задней панели и 4 дополнительных, подключаемых при помощи планок
(в комплекте одна планка с двумя портами). Во-вторых, это 2 порта Firewire: один на задней панели, второй подключается при помощи планки (есть в комплекте).

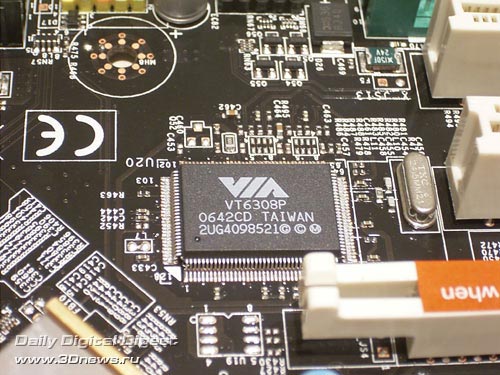

Для поддержки Firewire инженерам MSI пришлось установить на плату дополнительный контроллер: VT6308P
производства VIA.

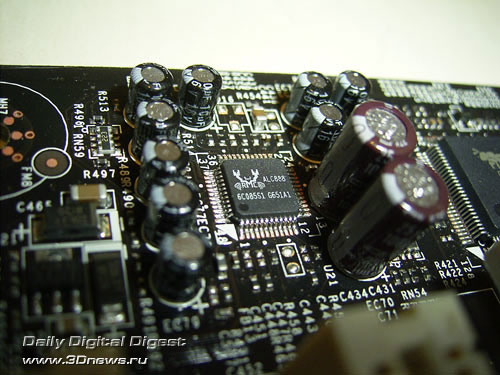

И последнее, на чем мы остановимся, - встроенный звук. В качестве кодека используется чип ALC888,
с поддержкой 8 каналов.

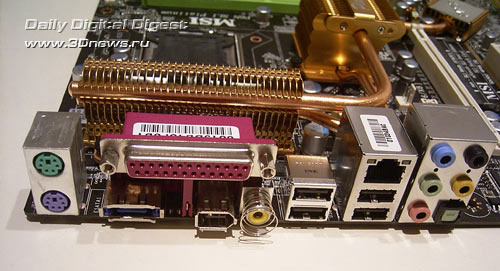

Задняя панель платы имеет следующий вид:
На месте одного из COM-портов находятся: коаксиальный выход SP-DIF и порт Firewire. На месте второго расположен
порт SerialATA II. Один из отсутствующих COM-портов предусмотрен дизайном платы и реализован при помощи планки
(нет в комплекте).
Традиционная схема джамперов на плате:

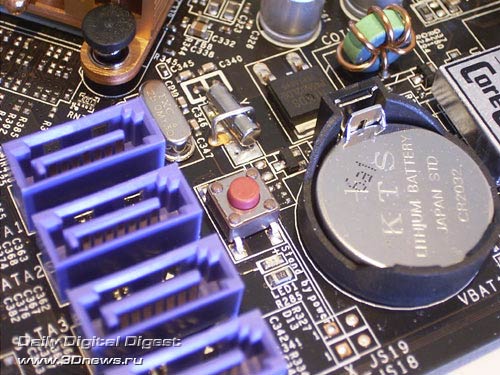

На плате MSI P6N SLI Platinum отсутствуют традиционные перемычки. А для обнуления параметров
CMOS используется специальная кнопка SW1:
Пара слов о фирменных технологиях MSI. Во-первых, это диагностическая система D-Led:
4 светодиода, установленные на планке D-Bracket (подключается к разъему JDB1). Комбинации
горящих светодиодов соответствуют различным этапам POST, и если при загрузке возникает
какая-либо проблема, пользователь может (с помощью руководства) определить ее причину.

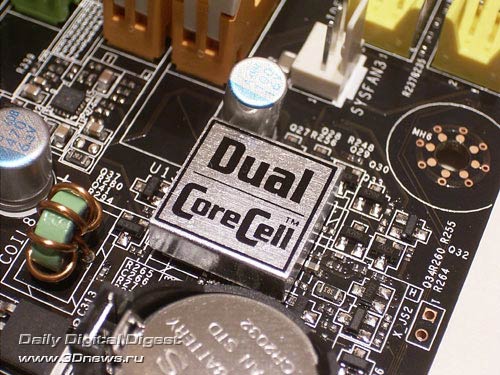

Во-вторых, на плате установлен блок Dual CoreCell, который предназначен для выполнения таких задач как
динамический оверклокинг, системный мониторинг, управление питанием и управление скоростью
вращения вентиляторов. При этом он тесно взаимодействует с утилитой Dual CoreCenter, которая позволяет
пользователю управлять перечисленными функциями.
Поговорим о настройках BIOS.
