Тестирование блока питания GlacialPower GP-PS450AP

Тестирование блока питания GlacialPower GP-PS450AP
Источник: "3DNews"
Автор: Владимир Романченко
Дата: 03.04.2007

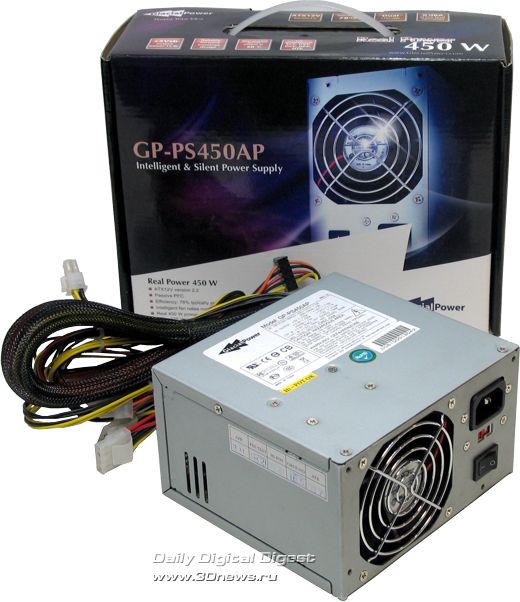

GlacialPower 450

Вряд ли кто-то из нас ещё год назад слышал о торговой марке GlacialPower, под которой поставляется тестируемый сегодня блок питания GlacialPower GP-PS450AP, однако, согласитесь, в этом названии слышится что-то знакомое.

Иначе и быть не может, поскольку GlacialPower, основанная в апреле 2006 года группой инженеров-разработчиков систем питания, является подразделением известной компании GlacialTech. Ледниковые (Glacial) технологии и идеи, отлично известные любителям разгона и самостоятельной сборки ПК по легендарной серии систем охлаждения Igloo, отныне также фигурируют в виде неотъемлемой части блоков питания GlacialPower.

GlacialPower Сайт компании извещает, что под крылом GlacialPower собрались специалисты, разрабатывавшие системы питания на протяжении последних 12 лет, при этом результатами их труда пользовались компании вроде Acer, Asus, Cisco, Dell, Fujitsu-Siemens, Gateway, HPQ, IBM, LG Electronics, Microsoft, Samsung, Sony, Toshiba и Wistron. Планы у GlacialPower амбициозные и далеко идущие, и к настоящему моменту под этим брендом выпущено три модели БП с пассивной коррекцией коэффициента мощности.

Именно столько моделей заявлено на сайте компании, именно столько демонстрировалось на объединённом стенде GlacialPower – GlacialTech в рамках недавно закончившейся выставки CeBIT'07. Было очень интересно встретить на этом стенде блок питания GlacialPower GP-PS450AP, который уже находился в нашей лаборатории и к тому времени был протестирован. Сегодня подошло время подробнее рассказать об этом тестировании.

GlacialPower.  CeBIT'07

GlacialPower GP-PS450AP. CeBIT'07

Вся линейка блоков питания от GlacialPower сейчас состоит из одной серии PS с пассивной коррекцией коэффициента мощности. В серии представлены три модели с поддержкой спецификаций ATX12V V2.2, мощностью 350, 450 Вт и 550 Вт. У нас на тестировании оказалась средняя модель. Так выглядят подробные характеристики этой модели - GlacialPower GP-PS450AP, заявленные производителем.

Характеристики БП GP-PS450AP
Паспортная мощность 450 Вт
Входные параметры БП Сеть 115 В: минимум 90 В, максимум 135 В; Номинальное: 100 - 127 В (RMS)
Сеть 230 В: минимум 180 В, максимум 264 В; Номинальное напряжение: 200 - 240 В (RMS)
Частота: минимум 47 Гц, максимум 63 Гц; номинальная: 50/60 Гц
Система охлаждения Вентилятор 80 мм, двойной шариковый подшипник
Соответствие стандартам защиты SCP, OVP, OCP, OPP, OTP
Заявленный КПД 78%
Выходные параметры +5В (± 5%) 0,3А - 25A, 125 Вт
+12В 1 (± 5%) 0,5А - 16A (пиковый ток 17А), 192 Вт
+12В 2 (± 5%) 0,5А - 17A (пиковый ток 19А), 204 Вт
-12В (± 5%) 0A - 0,6A, 7,2 Вт
+5VSB (± 5%) 0 - 3,0A (пиковый ток 3,5А), 15 Вт
+3,3В (± 5%) 0,3 - 25A, 82,5 Вт
Распределение комбинированной нагрузки +12В 1 & +12В 2 < 350 Вт
+3,3В & +5В < 130 Вт
+3,3В, +5В & +12В < 450 Вт
Защита выходного напряжения +3,3В - 3,7-4,3 В
+5В - 5,7-7,0 В
+12В - 13,4-15,6 В
Включение Hold Up Time 16 мс
Rise Time 2-20 мс
PFC (Power Factor Correction) Пассивный
Габариты 140 x 150 x 86 мм
Акустический шум 0 ~ 25 дБA (при нагрузке ниже 50% и температуре 35 °C)

Упаковка, комплектация, первые впечатления

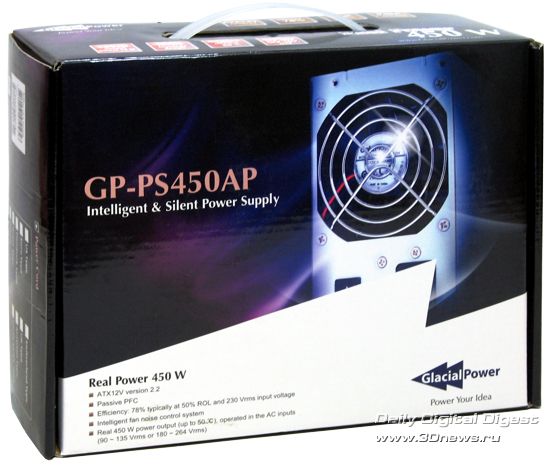

Упаковка GP-PS450AP

Упаковка GP-PS450AP, тыльная сторона

Модель GP-PS450AP, равно как и вся серия GlacialPower GP, поставляется в красивой розничной упаковке с ручкой для переноски.

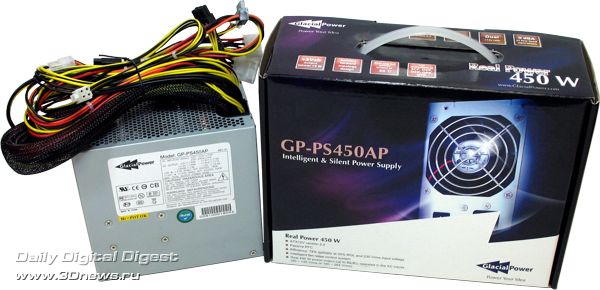

Комплектация GP-PS450AP

Комплектация блока питания GlacialPower GP-PS450AP включает в себя силовой кабель питания, краткое бумажное руководство пользователя и крепёжные винты в количестве четырёх штук.

Дизайн блока питания очень прост, никаких премудростей или цветовых изысков, всё функционально, каким и должно быть в закрытом корпусе. Габариты стандартны для БП под корпус ATX - 150 x 140 x 86 мм. Блок питания оборудован стандартным для такой схемотехники переключателем напряжения питания силовой сети переменного тока 127/220В.

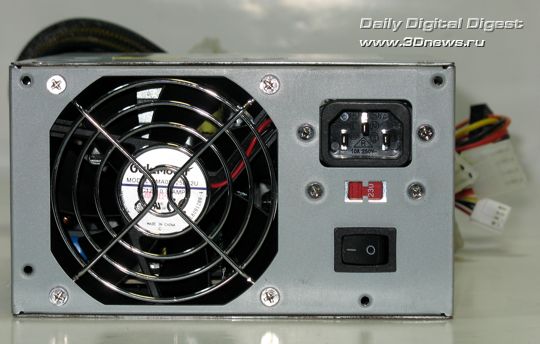

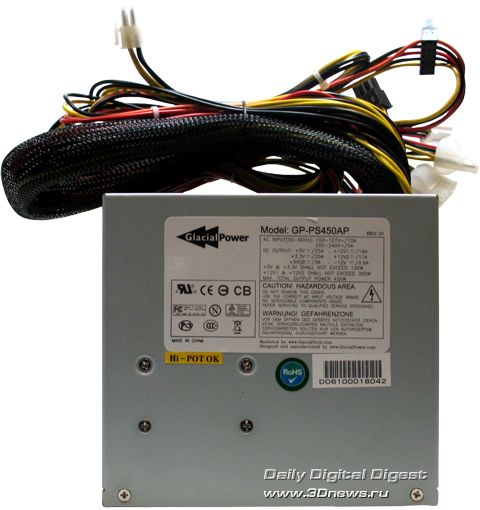

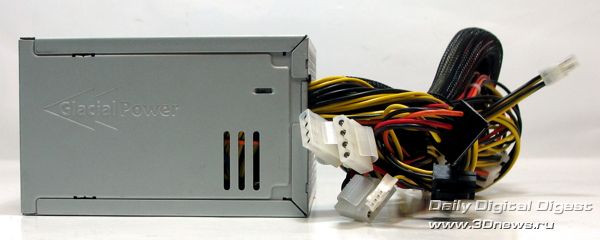

Внешний вид GP-PS450AP

Внешний вид GP-PS450AP

Внешний вид GP-PS450AP

Список кабелей включает в себя 24-контактный разъём питания системной платы, два 6-контактных разъёма для питания устройств PCI Express, один 4-контактный 12 В разъём, а также пять 4-контактных разъёмов Molex с защёлками, два разъёма питания Serial ATA и один разъём питания FDD. Кабели спрятаны в сетчатую пластиковую оплётку.

Кабеля GP-PS450AP

Осмотр конструкции после снятия кожуха показал, что компоненты блока питания смонтированы на единой плате, равно как и все массивные компоненты, а для придания дополнительной устойчивости конструкции, в верхней части расположена закреплённая болтами пластина жёсткости.

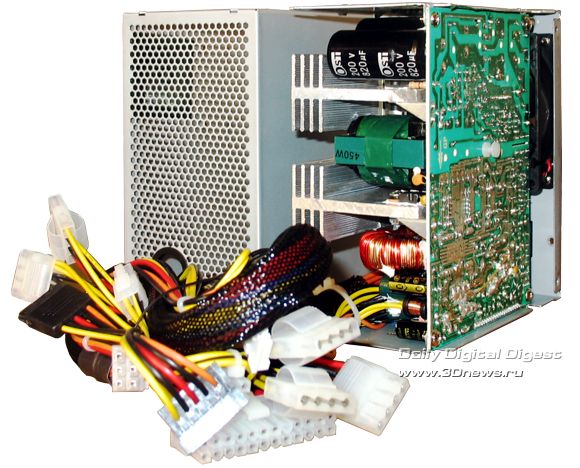

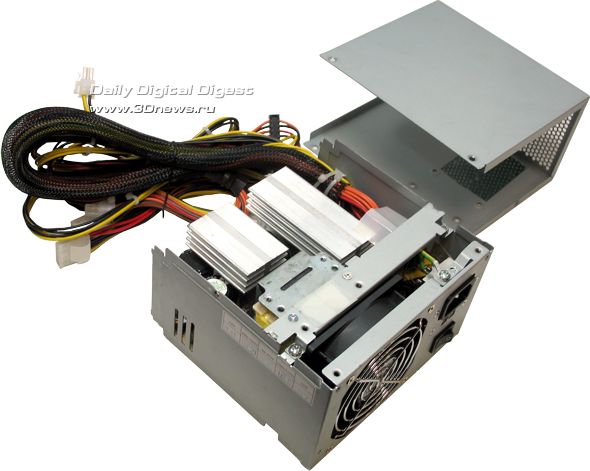

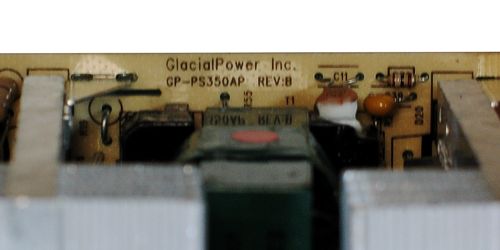

Внутренняя конструкция GP-PS450AP

Внутренняя конструкция GP-PS450AP

Внутренняя конструкция GP-PS450AP

Внутренняя конструкция GP-PS450AP

Внешний осмотр позволил убедиться в компактности компоновки и высоком качестве пайки.

Печатная плата GP-PS450AP

Система охлаждается стандартным 80 мм вентилятором на сдвоенном шариковом подшипнике, в работе этой системы охлаждения, бесшумной до определённой нагрузки, заключается «изюминка» конструкции, о чём далее.

Содержание:

  • Стр 1 - Что тестировалось
  • Стр 2 - Тестирование. Итоги
