ASUS Crosshair на nVidia nForce4 590 SLI

ASUS Crosshair на nVidia nForce4 590 SLI
Источник: "3DNews"
Автор: Александр Митрофанов
Дата: 06.11.2006

Плата ASUS Crosshair

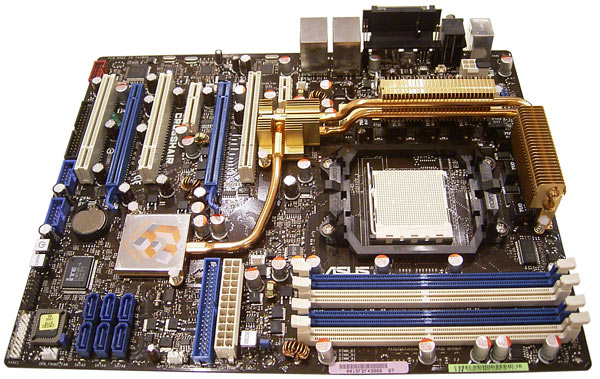

К тому, что high-end платы оснащены мощными системами охлаждения мы уже привыкли. И плата ASUS Crosshair не стала исключением: на южном и северном мостах чипсета установлены медные радиаторы, которые соединены тепловой трубкой. Кроме того, северный мост соединен с радиаторами на модуле питания с помощью двух тепловых трубок. Эти радиаторы охлаждаются набегающим потоком воздуха с процессорного кулера (при разгоне можно установить дополнительный вентилятор). Тем самым пользователь получает полностью бесшумную систему охлаждения основных компонентов системной платы!


ASUS Crosshair

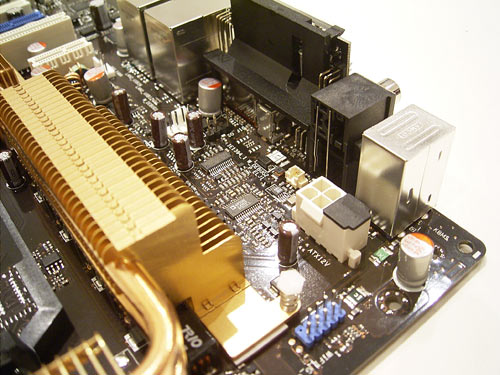

Стоит отметить, что система охлаждения реализована очень грамотно, и совершенно не мешает сборщику системы. Расположение остальных элементов платы также не создает каких-либо трудностей. В частности основной 24-контактный разъем питания установлен на нижнем краю платы, а дополнительный 8-контактный (сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю платы:


ASUS Crosshair
для удобства подключения 4-контактного кабеля, "лишние" контакты закрыты пластиковой крышкой

Впрочем, придраться к дизайну PCB все же можно: после установки длинной PCI-Express видеокарты в первый слот, подключение ParallelATA шлейфа довольно затруднительно.

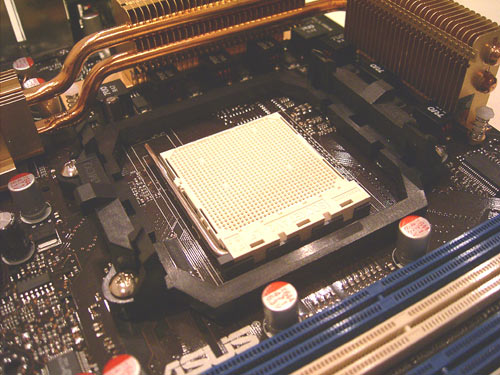

Процессорный сокет окружен стандартной пластиковой рамкой, а на обратной стороне платы установлена металлическая усилительная пластина.


ASUS Crosshair

Рядом с задней панелью установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера. Кроме него, на плате установлено еще семь(!) 3-контактных разъемов: OPT_FAN1 - около PATA разъема, OPT_FAN2 - около слота PCI-E x4, OPT_FAN3 - около основного разъема питания, OPT_FAN1 - около слота PCI-E x1, OPT_FAN1 - около слотов DIMM, CHA_FRONT_FAN - около микросхемы BIOSа (в левом нижнем углу платы) и CHA_REAR_FAN - около первого слота PCI. Отметим, что плата Crosshair не только определяет скорость вращения всех восьми вентиляторов, но и управляет их скоростью в зависимости от температур.

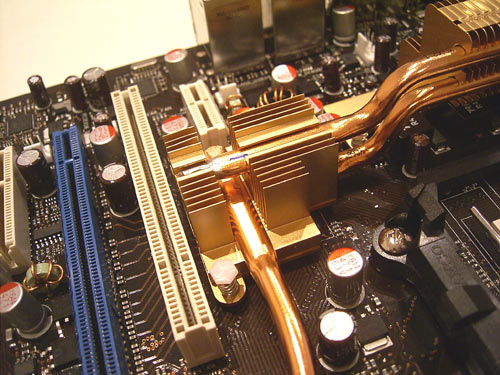

На северном мосту установлен медный радиатор, который соединен с радиаторами южного моста и модуля питания при помощи тепловых трубок.


ASUS Crosshair

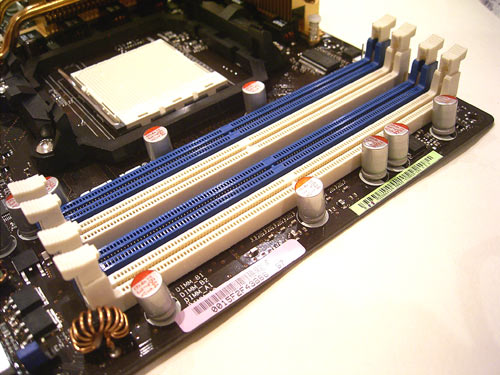

Под северным мостом на плате установлено четыре слота DIMM; при этом максимальный объем памяти составляет 8 Гб.


ASUS Crosshair

Для включения двухканального режима необходимо устанавливать модули в слоты одного цвета. Также отметим наличие на плате зеленого светодиода SB_PWR, который загорается, как только на плату подается питание.

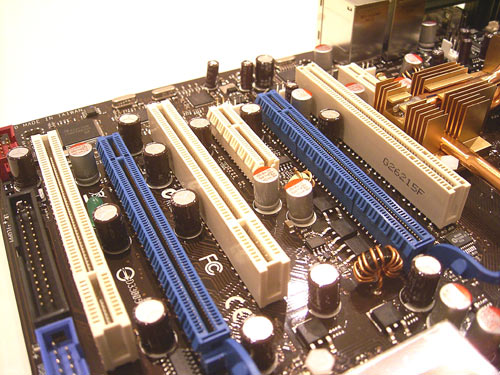

Что касается возможностей расширения, то на плате установлено два слота PCI Express х16 (оба с фиксаторами), а также один слот PCI Express x1, один слот PCI Express x4 и три слота PCI.


ASUS Crosshair

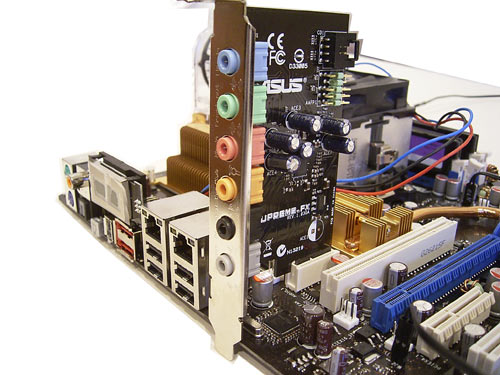

Однако стоит отметить, что звуковая платка устанавливается в слот PCI-E x1, и тем самым сокращает количество свободных слотов расширения.


ASUS Crosshair
