ASUS P5W64-WS Pro на Intel 975X

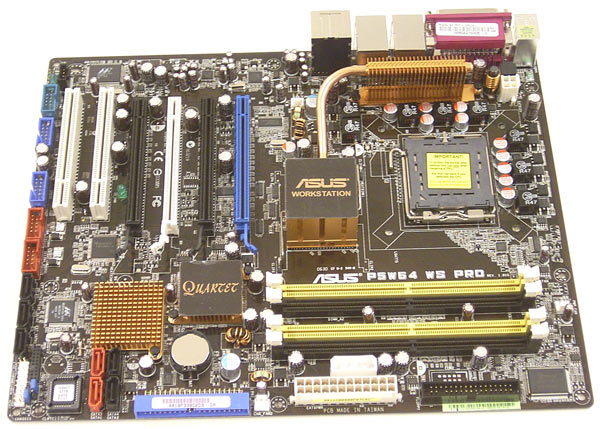

Плата ASUS P5W64-WS Pro
К дизайну платы претензий не возникло: разъемы питания установлены по краям платы,
а защелки слотов DIMM не блокируются PCI Express видеокартой. Кроме того, разъем встроенного
IDE контроллера расположен параллельно плоскости платы (что облегчает подключение шлейфа).
Хочу еще раз обратить внимание на разъемы питания платы.

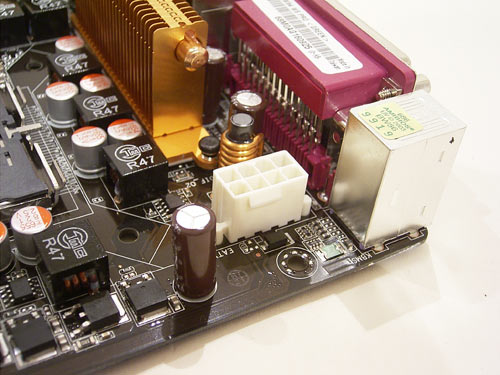

На левом краю установлен 8-контактный разъем; на нижнем - 24-контактный. Кроме того, на плате установлен дополнительный 4-контактный Molex разъем. Столь основательный подход к организации питания продиктован наличием 4 слотов для видеокарт.
Рядом с процессорным сокетом установлен 4-контактный разъем CPU_FAN для соответствующего кулера.
Кроме него на плате установлено еще три 3-контактных разъема: PWR_FAN
- около слотов DIMM, CHA_FAN1 около северного моста и CHA_FAN2 - около основного разъема питания.

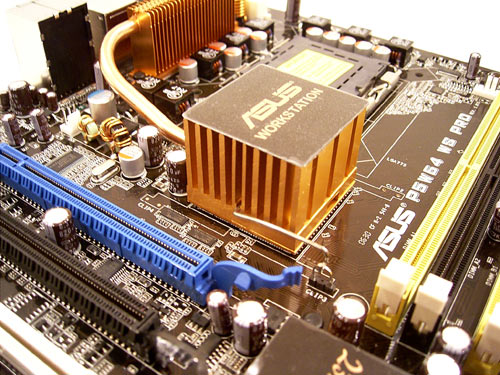

На северном мосту установлен только пассивный радиатор, который соединен
с радиатором на модуле питания при помощи тепловой трубки. Соответственно
тепло передается от чипсета на этот радиатор, с которого рассеивается.

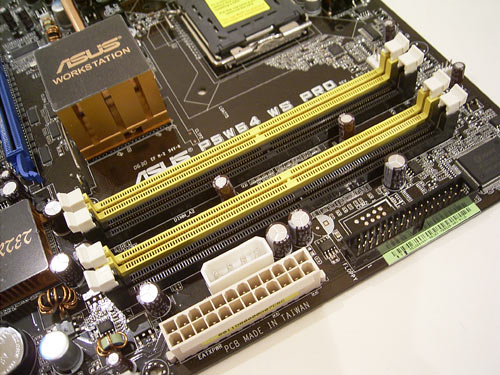

Под северным мостом установлено четыре 240-контактных слота DIMM для модулей памяти DDR2.
Они разбиты на две группы по два слота. Первые два слота относятся к первому каналу контроллера,
последние два - ко второму каналу.
Отметим, что плата поддерживает память стандарта DDR2-400,533,600,667 и 800; а общий объем памяти равен 8 Гб. Как только на плату подается напряжение - загорается
большой зеленый светодиод, который установлен около первого слота PCI.

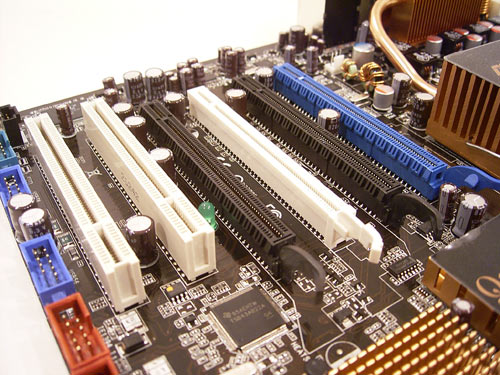

На плате установлено четыре слота PCI Express x16 (все с защелками), которые предназначены для видеокарт.
Два слота дают потенциальную возможность работы с двумя видеокартами NVIDIA в режиме SLI,

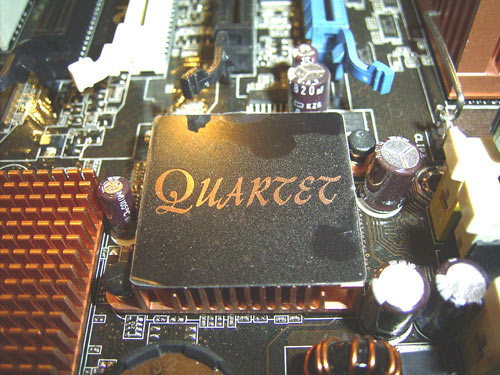

и гарантированно - ATI Crossfire. В остальные слоты пользователь может установить физический ускоритель, или обычную видеокарту. Отметим, что первый и третий слоты обслуживаются чипсетом i975X, и в режиме Crossfire на них выделяется по 8 линий шины PCI Express. Поддержку второго и четвертого слота, обеспечивает дополнительный чип IDT89HA0324 (PCI-Express хаб). Этот чип установлен между северным и южным мостом чипсета, и закрыт медным радиатором с логотипом "Quartet".
Наименование платы "Wall Street Quartet" придумано специально для тех пользователей,
которые не любят запоминать буквенно-численные обозначения (т.е. P5W64-WS).
Кроме того, слово "Quartet" (от латинского quarta) должно подчеркнуть наличие четырех слотов PCI-Express x16.
Кроме перечисленных слотов на плате ASUS P5W64-WS установлено еще два "обычных" PCI слота.
