MSI K9N Diamond на nVidia nForce4 590 SLI

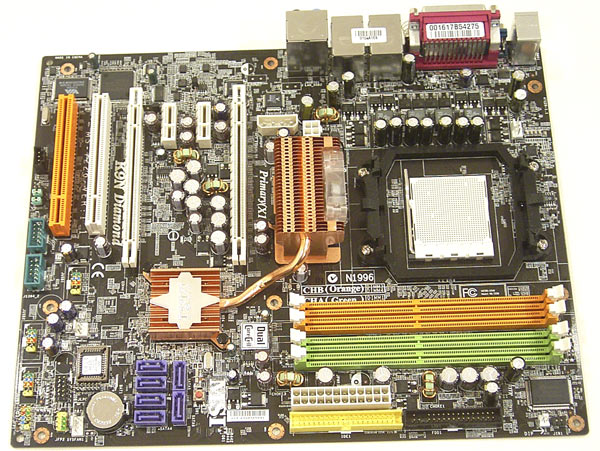

Плата MSI K9N Diamond

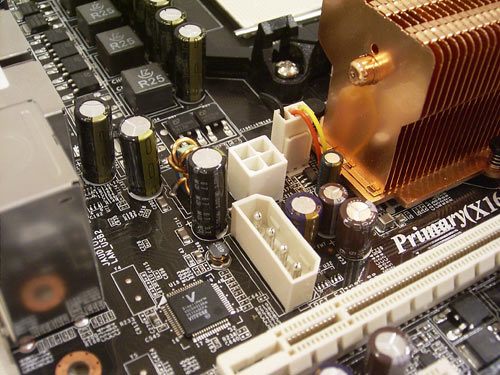

К дизайну платы возникла только одна претензия: дополнительные разъемы питания
(4-контактный, и 4-контактный Molex) расположены около северного моста, и подключать
к ним кабели не совсем удобно.
Отметим, что Molex разъем нужно задействовать только при установке двух мощных видеокарт.
Других проблем нет. В частности защелки слотов DIMM не блокируются видеокартой.

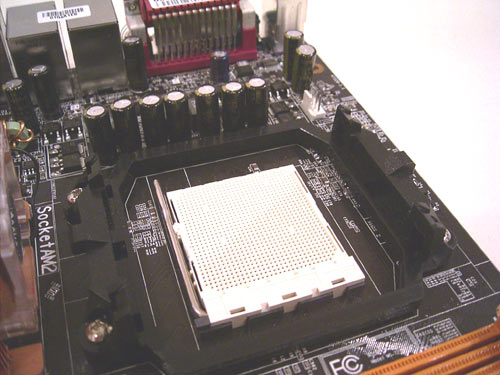

Процессорный сокет окружен стандартной пластиковой рамкой, а на обратной стороне
платы установлена пластиковая усилительная пластина.
Рядом с сокетом установлен 4-контактный разъем CPUFAN1 для подключения процессорного кулера.
Кроме него на плате установлено еще два 3-контактных разъема:
NBFAN1 - около северного моста , PWRFAN1 - около южного. Также на плате K9N Diamond
есть еще 4-контактный разъем SYSFAN1, который установлен около батарейки.
Отметим, что NBFAN1 используется для подключения кулера на чипсете, и у пользователя
остаются свободными только два разъема. Система охлаждения чипсета заслуживает отдельного разговора.

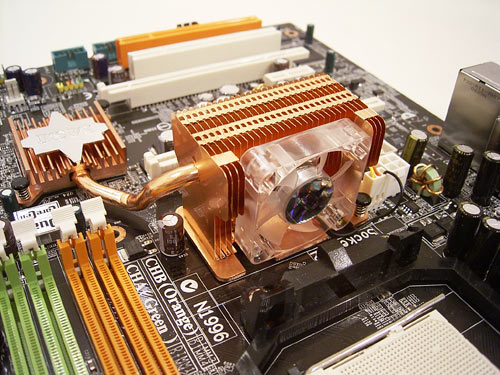

Так, на северном мосту установлен массивный медный радиатор с 40 мм вентилятором. Последний
работает очень тихо, и совершенно не мешает комфортной работе.
Также этот радиатор отводит тепло с южного моста, которое передается при помощи тепловой трубки.

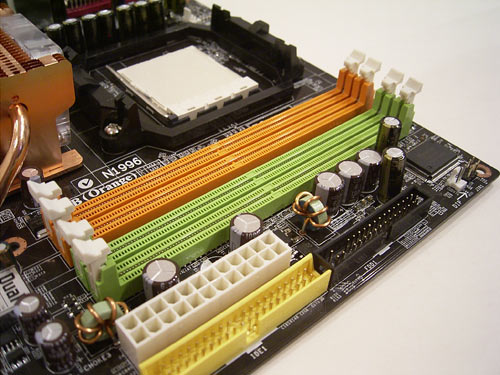

Под северным мостом, на плате установлено четыре слота DIMM; при этом максимальный объем памяти
составляет 8Гб.
Для включения двухканального режима необходимо устанавливать модули в слоты разных цветов.

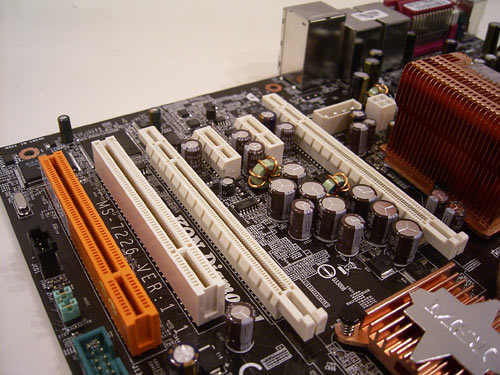

Что касается возможностей расширения, то на плате установлено два слота PCI Express х16 (оба с фиксаторами),
а также два слота PCI Express x1 и два слота PCI. Оранжевый слот поддерживает два master-канала и предназначен
как для обычных PCI плат, так и для специальных плат (конечно же производства MSI) беспроводной связи Wi-Fi и Bluetooth.
